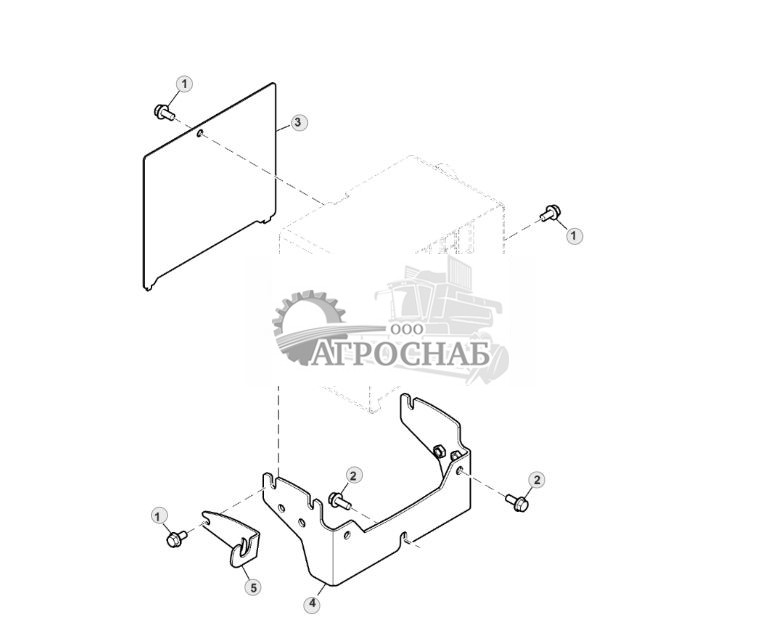

Main Switch Box Bracket - ST770267( Главный переключатель кронштейн - ST770267 )


Main Switch Box Bracket - ST770267 184.jpg


1 - Винт 19M9567 Количество:4 ЗамечанияM8 X 16
2 - Винт 19M9568 Количество:3 ЗамечанияM8 X 20
3 - Крышка F662996 Количество:1
4 - Кронштейн F663477 Количество:1
5 - Кронштейн F680841 Количество:1


Mounting Wiring Harness, Main Switch Box - ST770406( Монтажный жгут проводов, главный выключатель коробки - ST770406 )


Mounting  Wiring Harness, Main Switch Box - ST770406 185.jpg


1 - Стопорная гайка 14M7165 Количество:2 ЗамечанияM6
2 - Фланцевая гайка 14M7601 Количество:2 ЗамечанияM8
3 - Винт 19M9471 Количество:4 ЗамечанияM4 X 10
4 - Винт 19M9472 Количество:2 ЗамечанияM4 X 16
5 - Винт 19M9568 Количество:2 ЗамечанияM8 X 20
6 - Винт с головкой 19M9668 Количество:2 ЗамечанияM5 X 12
7 - Винт 19M9719 Количество:2 ЗамечанияM5 X 12
8 - Винт 19M9724 Количество:2 ЗамечанияM6 X 16
9 - Плавкий предохранитель 57M7120 Количество:5 Замечания20 A, Yellow
9 - Плавкий предохранитель 57M7121 Количество:2 Замечания10 A, RedПосмотреть аналогичные детали
9 - Плавкий предохранитель 99M7065 Количество:3 Замечания15 A, Light BlueПосмотреть аналогичные детали
10 - Крышка Z45954 Количество:1
11 - Плавкий предохранитель 57M12805 Количество:1 Замечания80 A, Red
12 - Плавкий предохранитель 57M8799 Количество:1 Замечания40 A, Orange
12 - Плавкий предохранитель 57M8801 Количество:1 Замечания60 A, Blue
13 - Жгут проводов F675567 Количество:1 ЗамечанияКомпоненты на отдельной стр.
14 - Кронштейн F662973 Количество:1
15 - Стопорная гайка F003584 Количество:6
16 - Реле F005289 Количество:1 Замечания24 V
17 - Переключатель F005373 Количество:1
18 - Переключатель F010909 Количество:1
19 - Узел электрич. разъема F015013 Количество:9
20 - Крышка F024652 Количество:2
21 - Пластина F030372 Количество:1
22 - Патрон предохранителя F041324 Количество:2
23 - Кронштейн F041325 Количество:1
24 - Крышка F041326 Количество:2
25 - Коробка плавких предохр. F041328 Количество:2
26 - Переключатель F052316 Количество:2
27 - Предупредительные знаки F061535 Количество:1
28 - Патрон предохранителя F072675 Количество:1

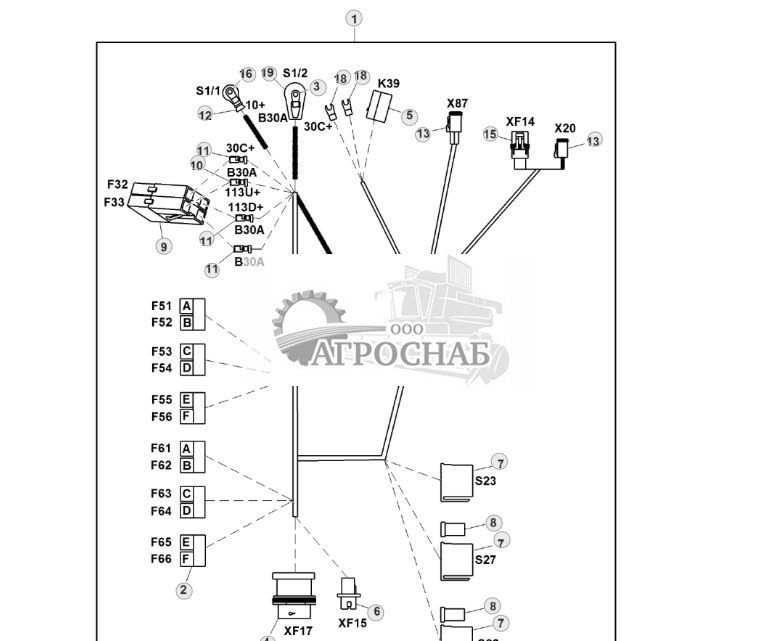

Wiring Harness Components, Main Switch Box - ST770665( Жгут проводов компонентов, основной переключатель - ST770665 )


Wiring Harness Components, Main Switch Box - ST770665 186.jpg


1 - Жгут проводов F675567 Количество:1
2 - Клемма электр. разъема F018864 Количество:2
2 - Клемма электр. разъема 57M7041
3 - Клемма электр. разъема F040608 Количество:1
4 - Корпус электр. разъема 57M8706 Количество:1 ЗамечанияXF17 To Front Frame
4 - Гайка 57M8035 Количество:1
4 - Стопорная шайба 57M7765 Количество:1
4 - Клемма электр. разъема 57M8260 Количество:12
4 - Пробка пол. эл. разъема R78069
5 - Узел электрич. разъема F017866 Количество:1 ЗамечанияK39 To Starter Relay
5 - Клемма электр. разъема 57M7041
5 - Диод F015962 Количество:1
6 - Корпус электр. разъема 57M9228 Количество:1 ЗамечанияXF15 To Fuel Transfer Pump (Through F63); To Dosing Pump (Through F64)
6 - Блок. устр. эл. разъема 57M7682 Количество:1
6 - Пробка пол. эл. разъема R78069
6 - Клемма электр. разъема 57M7541 Количество:5
7 - Корпус электр. разъема F005398 Количество:3 ЗамечанияS22 To Service Light Switch, Below Cabin, S27 To Service Light Switch, Hood, S23 To Switch, Hood Open and Close
7 - Клемма электр. разъема 57M9491
8 - Гнездо F037112 Количество:2
8 - Клемма электр. разъема 57M9491
9 - Патрон предохранителя F041324 Количество:2
10 - Клемма электр. разъема 57M9104 Количество:1
11 - Клемма электр. разъема 57M9103 Количество:3
12 - Ограждение F033387 Количество:1
12 - Обвязной хомут R44302 Количество:11 Посмотреть аналогичные детали
13 - Узел электрич. разъема 57M7675 Количество:2 ЗамечанияX20 To Pre Heater
13 - Корпус электр. разъема 57M8657 Количество:2
13 - Клемма электр. разъема 57M7542
13 - Пробка пол. эл. разъема R78069
14 - Клемма электр. разъема F057113 Количество:1 ЗамечанияНе показано
15 - Корпус электр. разъема 57M7280 Количество:1 ЗамечанияXF14 Cabin Tilt
15 - Вспом. электр. разъем 57M7274 Количество:1
15 - Клемма электр. разъема 57M7299 Количество:3
15 - Уплотнен. электр. разъема R78062 Количество:3
16 - Клемма электр. разъема F040621 Количество:1
17 - Клемма электр. разъема F043155 Количество:1 ЗамечанияF31 To Cabin Main Fuse, 80A
18 - Клемма электр. разъема 57M7054 Количество:2
19 - Ограждение F033387 Количество:1

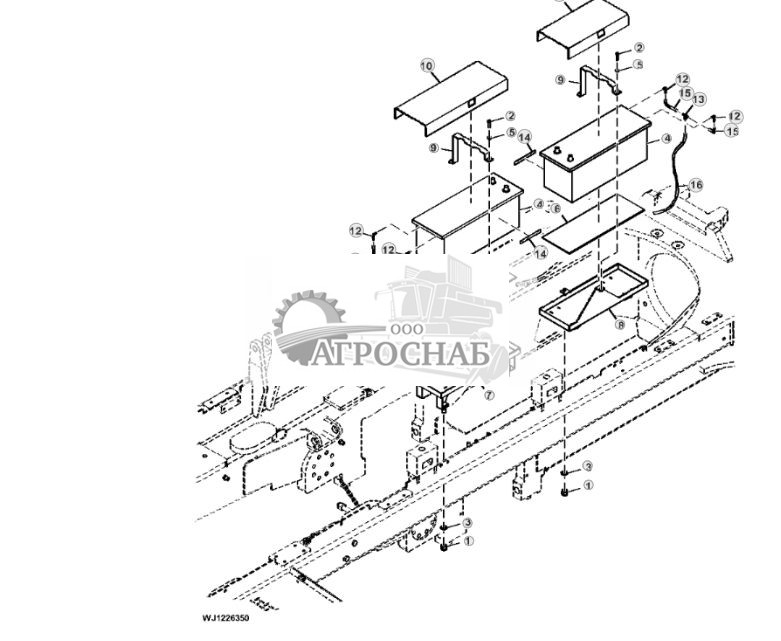

Батареи, опора и кабели - ST763817


Батареи, опора и кабели - ST763817 187.jpg


1 - Стопорная гайка 14M7609 Количество:4 ЗамечанияM16
2 - Винт 19M9739 Количество:4 ЗамечанияM8 X 30
3 - Шайба 24M7497 Количество:4 Замечания17 X 30 X 3 mm
4 - Герметичная батарея F688089 Количество:2 ЗамечанияINCLUDES F680763 AND (2) F680762; SUB FOR 682433; SUB FOR F055247
4 - Батарея сухой зарядки TY26782 Количество:2 ЗамечанияAlternative for Wet Charged Battery
5 - Стопорная шайба F064435 Количество:4
6 - Пластина F619529 Количество:2 ЗамечанияSUB FOR F635660
7 - Карман F661766 Количество:1
8 - Аккумуляторный ящик F689523 Количество:1 ЗамечанияSUB FOR F661767
9 - Хомут F661768 Количество:2
10 - Крышка F661769 Количество:1
11 - Резиновый ремень трака F653679 Количество:1 ЗамечанияSUB FOR F661770
12 - Коленчатый патрубок F680762 Количество:4
13 - Тройник F680763 Количество:2
14 - Метка F682435 Количество:2
15 - Шланг F683451 Количество:4 ЗамечанияLGTH = 120 mm
16 - Шланг F683452 Количество:2 ЗамечанияLGTH = 500 mm

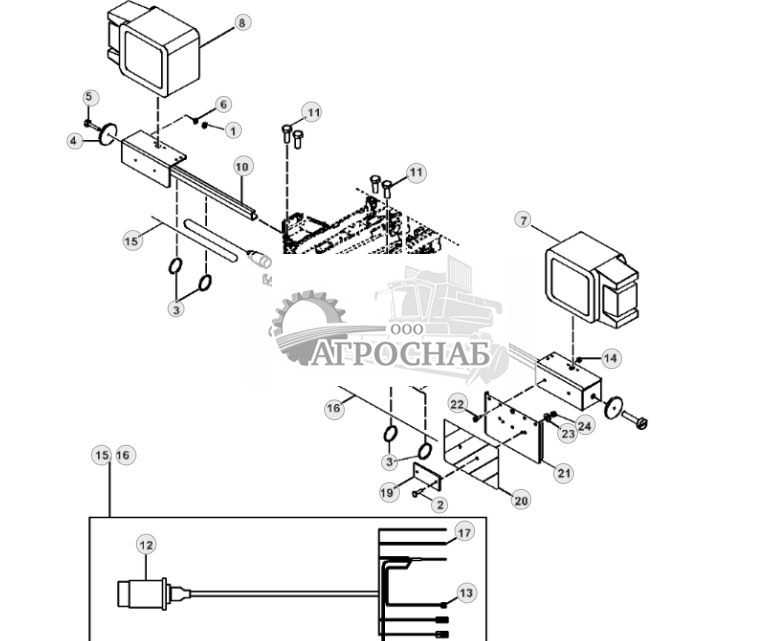

Lights, Front - ST766449( Фары, передние - ST766449 )


Lights, Front - ST766449 188.jpg


1 - Гайка 14M7620 Количество:2 ЗамечанияM4
2 - Винт 21M7545 Количество:4 ЗамечанияM5 X 16
3 - Обвязной хомут F005334 Количество:4
4 - Отражатель F008176 Количество:2
5 - Винт F018368 Количество:2
6 - Стопорная шайба F026365 Количество:2
7 - Передняя фара F055109 Количество:1
7 - Лампа накаливания 57M7198 Количество:1 Замечания75 W
7 - Лампа накаливания 57M7022 Количество:1 Замечания5 WПосмотреть аналогичные детали
7 - Карман F002635 Количество:1
8 - Передняя фара F055110 Количество:1
8 - Лампа накаливания 57M7198 Количество:1 Замечания75 W
8 - Лампа накаливания 57M7022 Количество:1 Замечания5 WПосмотреть аналогичные детали
8 - Карман F002635 Количество:1
9 - Кронштейн F660084 Количество:1
10 - Кронштейн F660083 Количество:1
11 - Винт 19M9740 Количество:4 ЗамечанияM8 X 35, SUB FOR 19M9686; SUB FOR 19M9627
12 - Клемма электр. разъема F005321 Количество:2
13 - Клемма электр. разъема 57M7045 Количество:4
14 - Стопорная гайка 14M7165 Количество:4 ЗамечанияM6
15 - Жгут проводов F660598 Количество:1
16 - Жгут проводов F660599 Количество:1
17 - Клемма электр. разъема F058395 Количество:8 ЗамечанияFOR F660598
17 - Клемма электр. разъема F058395 Количество:9 ЗамечанияFOR F660599
18 - Пластина F660358 Количество:2 ЗамечанияFor Swedish Machines
19 - Отражатель F005193 Количество:2
20 - Метка F616293 Количество:2
21 - Пластина F615170 Количество:2
22 - Винт с головкой 19M7560 Количество:4 ЗамечанияM6 X 16
23 - Шайба 24M7503 Количество:4 Замечания5.300 X 15 X 1 mm
24 - Стопорная гайка 14M7640 Количество:4 ЗамечанияM5
25 - Лампа накаливания F002632 Количество:1 ЗамечанияНе показано

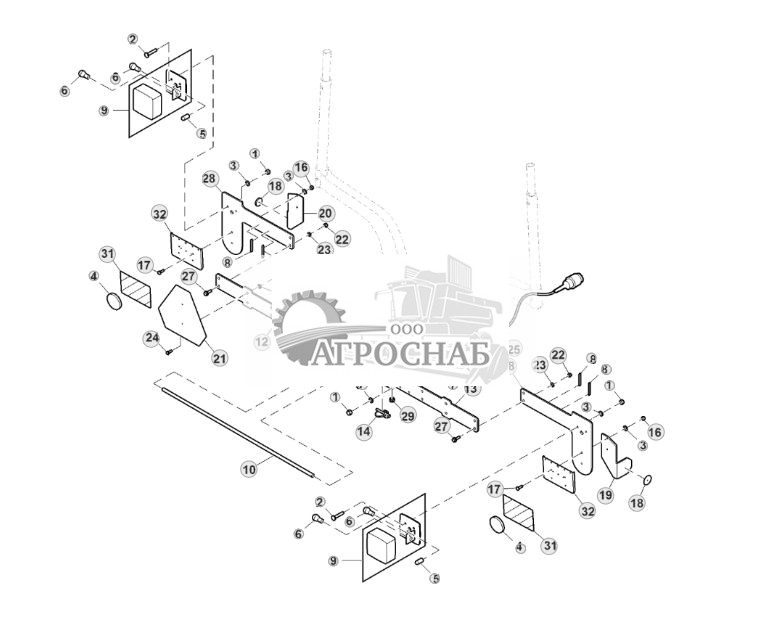

Rear Signal Lights (For Finland) - ST141701( Задние сигнальные огни (для Финляндии) - ST141701 )


Rear Signal Lights (For Finland) - ST141701 189.jpg


1 - Стопорная гайка 14M7640 Количество:7 ЗамечанияM5
2 - Винт 21M7547 Количество:4 ЗамечанияM5 X 25
3 - Шайба 24M7502 Количество:11 Замечания5.300 X 10 X 1 mm
4 - Отражатель F005190 Количество:2
5 - Лампа накаливания F005273 Количество:2 Замечания24 V / 10 Вт
6 - Лампа накаливания 57M7022 Количество:4 Замечания24V / 21WПосмотреть аналогичные детали
7 - Гнездо F005320 Количество:1
8 - Обвязной хомут F005334 Количество:4 ЗамечанияSUB FOR F076866
9 - Лампа F005400 Количество:2
10 - Жгут проводов F683567 Количество:1 ЗамечанияSUB FOR F024937; COMPONENTS ON SEPARATE PAGE
11 - Винт F028430 Количество:3
12 - Кронштейн F658489 Количество:1 ЗамечанияЛевый
13 - Кронштейн F658490 Количество:1 ЗамечанияR
14 - Быстрозамыкающийся штифт 99M7144 Количество:2
15 - Штифт F640343 Количество:2
16 - Стопорная гайка 14M7666 Количество:4 ЗамечанияM5
17 - Винт 21M7546 Количество:4 ЗамечанияM5 X 20
18 - Отражатель F008176 Количество:2
19 - Пластина F011680 Количество:1
20 - Пластина F011679 Количество:1
21 - Знак F016870 Количество:1
22 - Стопорная гайка 14M7166 Количество:6 ЗамечанияM8
23 - Шайба 24M7509 Количество:6 Замечания8.400 X 16 X 1.600 mm
24 - Винт с головкой 19M9682 Количество:2 ЗамечанияM8 X 20
25 - Жгут проводов F005780 Количество:1
26 - Клемма электр. разъема F005321 Количество:2
26 - Узел электрич. разъема F005250 Количество:14
27 - Винт 19M9569 Количество:4 ЗамечанияM8 X 25
28 - Пластина F658488 Количество:2
29 - Стопорная гайка 14M7609 Количество:2 ЗамечанияM16
30 - Шайба 24M7497 Количество:2 Замечания17 X 30 X 3 mm
31 - Метка F616293 Количество:2 ЗамечанияOverwide Warning
32 - Пластина F615170 Количество:2
33 - Винт с гол. п/торц. кл. F073034 Количество:2 ЗамечанияSUB FOR 19M9660
34 - Трубчатый профиль F658152 Количество:2 ЗамечанияWithout Load Spaces

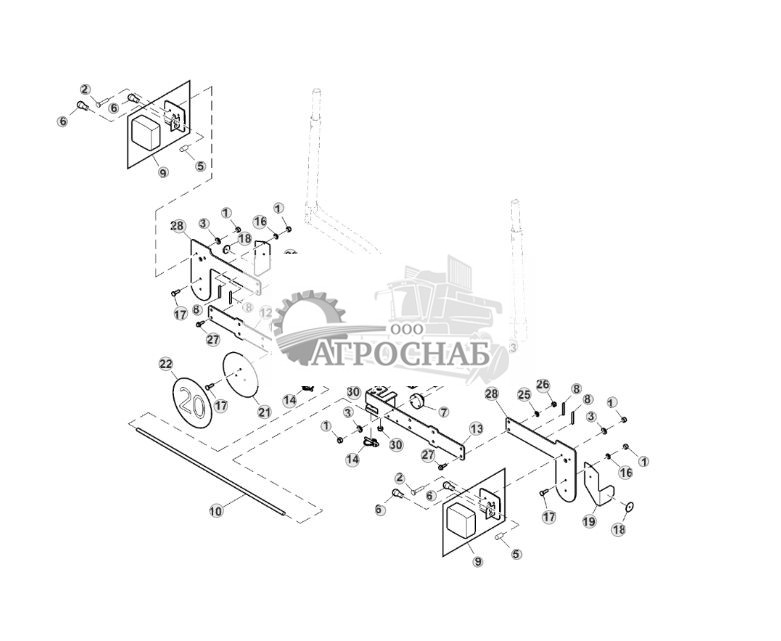

Rear Signal Lights (For Germany) - ST141702( Задние сигнальные огни (для Германии) - ST141702 )


Rear Signal Lights (For Germany) - ST141702 190.jpg


1 - Стопорная гайка 14M7640 Количество:12 ЗамечанияM5
2 - Винт 21M7547 Количество:4 ЗамечанияM5 X 25
3 - Шайба 24M7502 Количество:7 Замечания5.300 X 10 X 1 mm
4 - Винт с гол. п/торц. кл. F073034 Количество:2
5 - Лампа накаливания F005273 Количество:2 Замечания24 V / 10 Вт
6 - Лампа накаливания 57M7022 Количество:4 Замечания24V / 21WПосмотреть аналогичные детали
7 - Гнездо F005320 Количество:1
8 - Обвязной хомут F005334 Количество:4 ЗамечанияSUB FOR F076866
9 - Лампа F005400 Количество:2
10 - Жгут проводов F683567 Количество:1 ЗамечанияSUB FOR F024937; COMPONENTS ON SEPARATE PAGE
11 - Винт F028430 Количество:3
12 - Кронштейн F658489 Количество:1
13 - Кронштейн F658490 Количество:1
14 - Быстрозамыкающийся штифт 99M7144 Количество:2
15 - Штифт F640343 Количество:2
16 - Шайба 24M7503 Количество:5 Замечания5.300 X 15 X 1 mm
17 - Винт 21M7545 Количество:5 ЗамечанияM5 X 16
18 - Отражатель F008176 Количество:2
19 - Пластина F011680 Количество:1
20 - Пластина F011679 Количество:1
21 - Пластина F011671 Количество:1
22 - Знак F011666 Количество:1
23 - Жгут проводов F005780 Количество:1
24 - Клемма электр. разъема F005321 Количество:1
24 - Узел электрич. разъема F005250 Количество:14
25 - Шайба 24M7509 Количество:4 Замечания8.400 X 16 X 1.600 mm
26 - Стопорная гайка 14M7166 Количество:4 ЗамечанияM8
27 - Винт 19M9569 Количество:4 ЗамечанияM8 X 25
28 - Пластина F658488 Количество:2
29 - Шайба 24M7497 Количество:2 Замечания17 X 30 X 3 mm
30 - Стопорная гайка 14M7609 Количество:2 ЗамечанияM16
31 - Трубчатый профиль F658152 Количество:2 ЗамечанияWithout Load Spaces

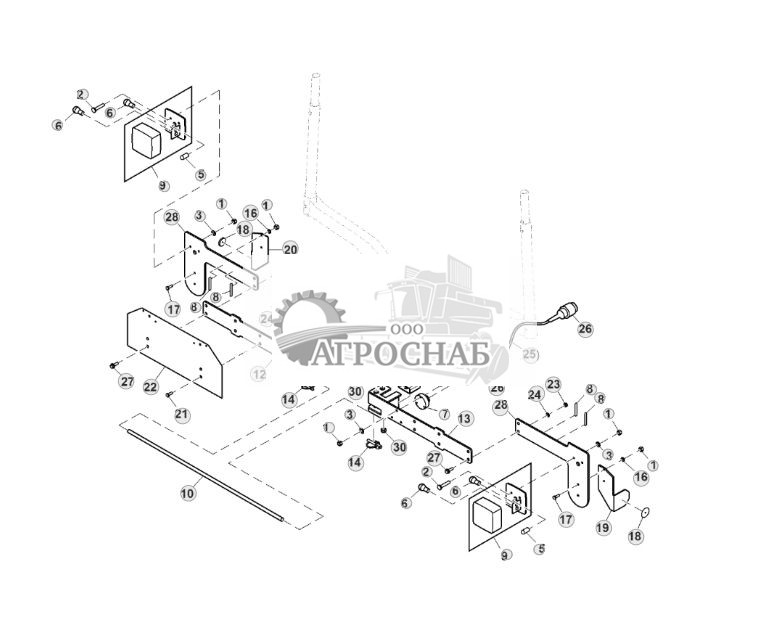

Rear Signal Lights (For Austria) - ST141703( Задние сигнальные огни (для Австрии) - ST141703 )


Rear Signal Lights (For Austria) - ST141703 191.jpg


1 - Стопорная гайка 14M7640 Количество:9 ЗамечанияM5
2 - Винт 21M7547 Количество:4 ЗамечанияM5 X 25
3 - Шайба 24M7502 Количество:7 Замечания5.300 X 10 X 1 mm
4 - Винт с гол. п/торц. кл. F073034 Количество:2 ЗамечанияSUB FOR 19M9660
5 - Лампа накаливания F005273 Количество:2 Замечания24 V / 10 W
6 - Лампа накаливания 57M7022 Количество:4 Замечания24 V / 21 WПосмотреть аналогичные детали
7 - Гнездо F005320 Количество:1
8 - Обвязной хомут F005334 Количество:4 ЗамечанияSUB FOR F076866
9 - Лампа F005400 Количество:2
10 - Жгут проводов F683567 Количество:1 ЗамечанияRear Signal Lights, SUB FOR F024937;COMPONENTS ON SEPARATE PAGE
11 - Винт F028430 Количество:3
12 - Кронштейн F658489 Количество:1
13 - Кронштейн F658490 Количество:1
14 - Быстрозамыкающийся штифт 99M7144 Количество:2
15 - Штифт F640343 Количество:2
16 - Шайба 24M7503 Количество:2 Замечания5.300 X 15 X 1 mm
17 - Винт 21M7545 Количество:2 ЗамечанияM5 X 16
18 - Отражатель F008176 Количество:2
19 - Пластина F011680 Количество:1
20 - Пластина F011679 Количество:1
21 - Винт с головкой 19M9682 Количество:2 ЗамечанияM8 X 20
22 - Пластина F639036 Количество:1
23 - Стопорная гайка 14M7166 Количество:6 ЗамечанияM8
24 - Шайба 24M7509 Количество:6 Замечания8.400 X 16 X 1.600 mm
25 - Жгут проводов F005780 Количество:1
26 - Клемма электр. разъема F005321 Количество:2
26 - Узел электрич. разъема F005250 Количество:14
27 - Винт 19M9569 Количество:4 ЗамечанияM8 X 25
28 - Пластина F658488 Количество:2
29 - Шайба 24M7497 Количество:2 Замечания17 X 30 X 3 mm
30 - Стопорная гайка 14M7609 Количество:2 ЗамечанияM16
31 - Трубчатый профиль F658152 Количество:2 ЗамечанияWithout Load Spaces

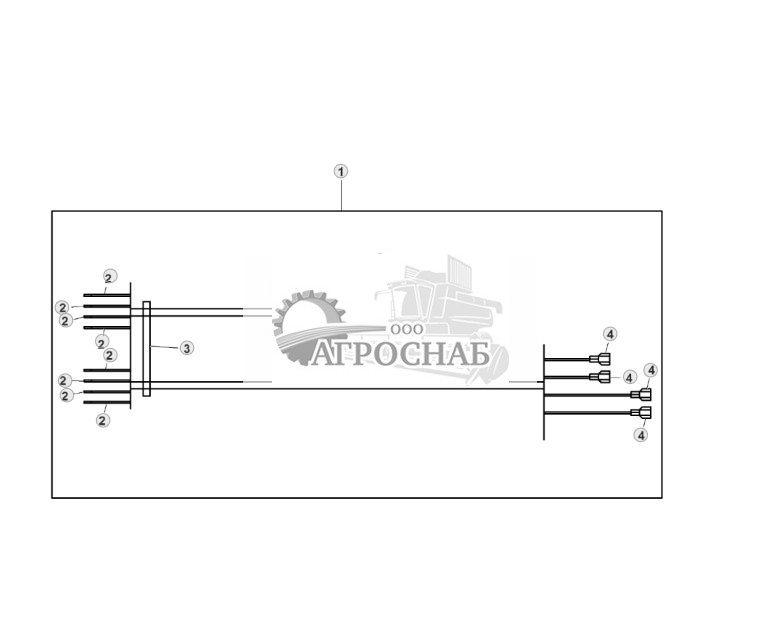

Wiring Harness, Rear Signal Lights - ST826440( Жгут проводов, задние сигнальные огни - ST826440 )


Wiring Harness, Rear Signal Lights - ST826440 192.jpg


1 - Жгут проводов F683567 Количество:1
2 - Клемма электр. разъема ....... Количество:8
3 - Обвязной хомут F005333 Количество:1
4 - Клемма электр. разъема F046676 Количество:8


Work Lights, Cab, Halogen - ST786229( Рабочее освещение, кабина, Галоид - ST786229 )


Work Lights, Cab, Halogen - ST786229 193.jpg


1 - Фланцевая гайка 14M7601 Количество:10 ЗамечанияM8, SUB FOR 14M7166
2 - Винт 19M9568 Количество:10 ЗамечанияM8 X 20, SUB FOR 19M9683
3 - Винт с головкой 19M9630 Количество:10 ЗамечанияM8 X 55
4 - Кронштейн F076555 Количество:10
5 - Прожектор F070467 Количество:8 ЗамечанияHalogen Worklight
6 - Прожектор F070466 Количество:2 ЗамечанияHalogen Worklight


Work Lights, Cab, LED - ST786180( Рабочее освещение, кабина, Сид - ST786180 )


Work Lights, Cab, LED - ST786180 194.jpg


1 - Фланцевая гайка 14M7601 Количество:12 ЗамечанияM8, SUB FOR 14M7166
2 - Винт 19M9568 Количество:12 ЗамечанияM8 X 20, SUB FOR 19M9683
3 - Винт с головкой 19M9630 Количество:12 ЗамечанияM8 X 55
4 - Кронштейн F076555 Количество:12
5 - Прожектор F677976 Количество:12 ЗамечанияNLA; ORDER F686184
5 - Прожектор F686184 Количество:12 ЗамечанияAsymmetric Light

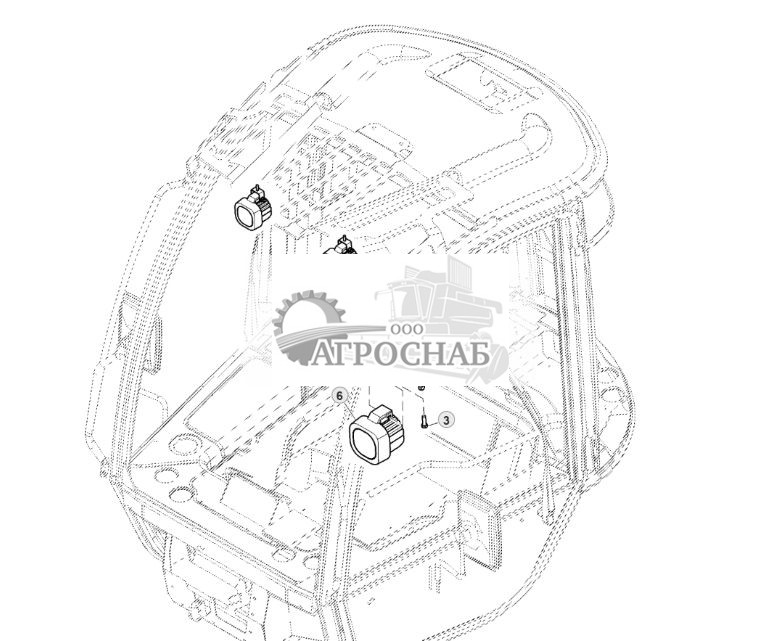

Track Lights, Cab, LED - ST786238( Трековые светильники, такси, вело - ST786238 )


Track Lights, Cab, LED - ST786238 195.jpg


1 - Фланцевая гайка 14M7601 Количество:2 ЗамечанияM8, SUB FOR 14M7166
2 - Винт с головкой 19M9630 Количество:2 ЗамечанияM8 X 55
3 - Винт 19M9568 Количество:2 ЗамечанияM8 X 20, SUB FOR 19M9683
4 - Шайба 24M7509 Количество:2 Замечания8.400 X 16 X 1.600 mm
5 - Кронштейн F076555 Количество:2
6 - Прожектор F693444 Количество:2 ЗамечанияSUB FOR F676798


Clearance Lights, Cab (For Germany) - ST793548( Габаритные огни, кабины (для Германии) - ST793548 )


Clearance Lights, Cab (For Germany) - ST793548 196.jpg


1 - Винт F681380 Количество:8
2 - Жгут проводов F684311 Количество:1 ЗамечанияКомпоненты на отдельной стр.
3 - Боковая фара F698749 Количество:2
4 - Кронштейн F698763 Количество:2
5 - Уплотнение F698766 Количество:2


Work Light, Boom, Halogen - ST389260( Рабочий свет, бум, галоген - ST389260 )


Work Light, Boom, Halogen - ST389260 197.jpg


1 - Фланцевая гайка 14M7601 Количество:2 ЗамечанияM8
2 - Стопорная гайка 14M7685 Количество:2 ЗамечанияM8
3 - Винт с головкой 19M9630 Количество:2 ЗамечанияM8 X 55
4 - Винт с головкой 19M9646 Количество:6 ЗамечанияM12 X 20
5 - Винт с головкой 19M9680 Количество:2 ЗамечанияM8 X 12
6 - Винт с головкой 19M9682 Количество:2 ЗамечанияM8 X 20
7 - Винт 19M9727 Количество:3 ЗамечанияM6 X 30
8 - Винт 19M9729 Количество:7 ЗамечанияM6 X 40
9 - Крышка F010635 Количество:2
10 - Шланговая опора F017598 Количество:5
11 - Пластина F053774 Количество:2
12 - Кронштейн F076555 Количество:2
13 - Крышка F625643 Количество:2
14 - Крышка F625647 Количество:2 ЗамечанияSUB FOR F053770
15 - Крепежная деталь F634899 Количество:1
16 - Прожектор F070466 Количество:2
17 - Крышка F634900 Количество:1
18 - Жгут проводов F638292 Количество:1 ЗамечанияКомпоненты на отдельной стр.
19 - Крышка F053769 Количество:2 ЗамечанияORDER F625643


Work Light, Boom, LED - ST769311( Рабочий свет, бум, Сид - ST769311 )


Work Light, Boom, LED - ST769311 198.jpg


1 - Винт с головкой 19M9646 Количество:6 ЗамечанияM12 X 20
2 - Винт 19M9727 Количество:3 ЗамечанияM6 X 30
3 - Винт 19M9729 Количество:7 ЗамечанияM6 X 40
4 - Винт с головкой 19M9682 Количество:4 ЗамечанияM8 X 20
5 - Крышка F010635 Количество:2
6 - Кронштейн F076555 Количество:2
7 - Шланговая опора F017598 Количество:5
8 - Пластина F053774 Количество:2
9 - Крепежная деталь F634899 Количество:1
10 - Крышка F634900 Количество:1
11 - Крышка F625643 Количество:2 ЗамечанияINCLUDES (2) F010719
12 - Жгут проводов F638292 Количество:1 ЗамечанияКомпоненты на отдельной стр.
13 - Фланцевая гайка 14M7601 Количество:4 ЗамечанияM8
14 - Стопорная гайка 14M7685 Количество:2 ЗамечанияM8
15 - Винт с головкой 19M9630 Количество:2 ЗамечанияM8 X 55
16 - Крышка F625647 Количество:2
17 - Прожектор F677977 Количество:2 ЗамечанияNLA; ORDER F686179
17 - Прожектор F686179 Количество:2 ЗамечанияSymmetric Light
18 - Скоба F010719 Количество:5

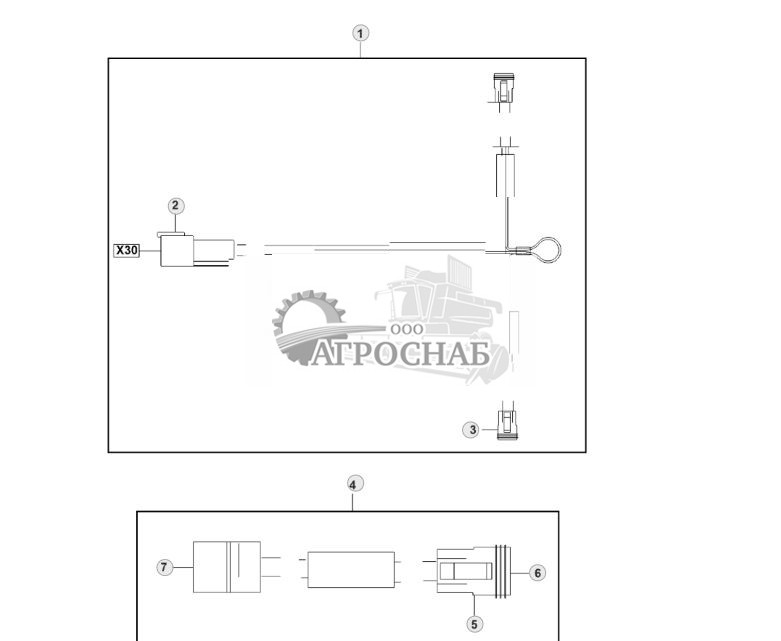

Boom Work Lights Wiring Harness - ST389262( Бум работать фары жгут проводов - ST389262 )


Boom Work Lights Wiring Harness - ST389262 199.jpg


1 - Жгут проводов F638292 Количество:1
2 - Узел электрич. разъема F056845 Количество:1 ЗамечанияX30 To Boom Work Light
2 - Блокировка F052695 Количество:1
2 - Клемма электр. разъема 57M7541 Количество:2 ЗамечанияSUB FOR F052692
3 - Узел электрич. разъема F056844 Количество:2
3 - Блокировка F052686 Количество:2
3 - Гнездо 57M7542 Количество:4 ЗамечанияSUB FOR F052691
3 - Шланг F035732 Количество:3
3 - Обвязной хомут F005334 Количество:2
4 - Жгут проводов F632441 Количество:1
5 - Узел электрич. разъема F052688 Количество:1
6 - Блокировка F052686 Количество:1
6 - Гнездо F052691 Количество:2
7 - Узел электрич. разъема F037450 Количество:1
7 - Штифт F046358 Количество:2

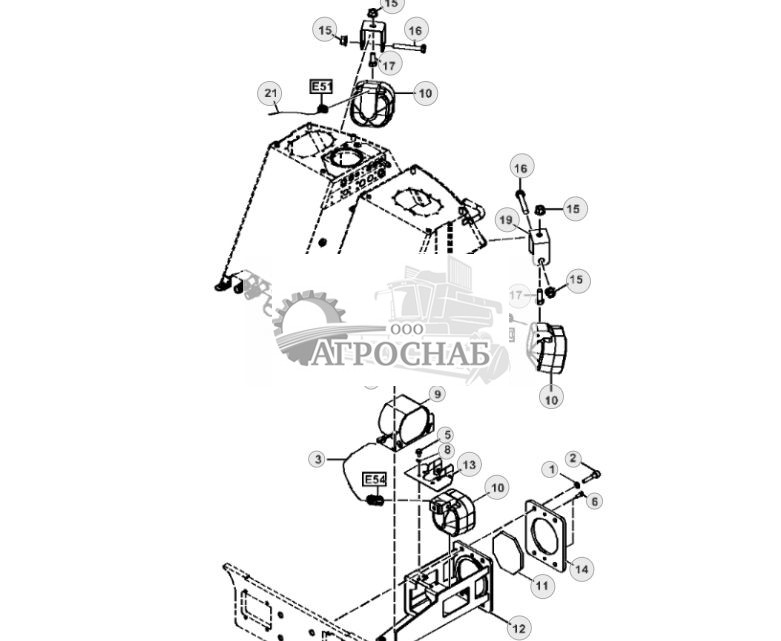

Waist Light and Reverse Alarm, Halogen - ST773442( Талия свет и звуковой сигнал заднего хода, галогенные - ST773442 )


Waist Light and Reverse Alarm, Halogen - ST773442 200.jpg


1 - Стопорная шайба F005551 Количество:4
2 - Винт 19M9706 Количество:4 ЗамечанияM10 X 35
3 - Жгут проводов F638484 Количество:1 ЗамечанияКомпоненты на отдельной стр.
4 - Стопорная шайба F064435 Количество:2
5 - Винт 19M9566 Количество:4 ЗамечанияM6 X 12
6 - Винт 19M9724 Количество:2 ЗамечанияM6 X 16
7 - Винт 19M9446 Количество:2 ЗамечанияM8 X 12
8 - Шайба F064434 Количество:4
9 - Предупр. сигнал движения F062170 Количество:1
10 - Прожектор F070466 Количество:3
11 - Элемент жесткости F627590 Количество:1
12 - Кронштейн F648081 Количество:1
13 - Кронштейн F657175 Количество:1
14 - Пластина F648258 Количество:1
15 - Стопорная гайка 14M7685 Количество:4 ЗамечанияM8, SUB FOR 14M7601
16 - Винт с головкой 19M9630 Количество:2 ЗамечанияM8 X 55
17 - Винт 19M9567 Количество:2 ЗамечанияM8 X 16
19 - Кронштейн F076555 Количество:2
20 - Жгут проводов F636423 Количество:1 ЗамечанияКомпоненты на отдельной стр.
21 - Жгут проводов F636355 Количество:1 ЗамечанияКомпоненты на отдельной стр.


Waist Lights, LED - ST774086( Талия фары, светодиодные - ST774086 )


Waist Lights, LED - ST774086 201.jpg


1 - Фланцевая гайка 14M7601 Количество:4 ЗамечанияM8
2 - Винт 19M9568 Количество:2 ЗамечанияM8 X 20
3 - Винт с головкой 19M9630 Количество:2 ЗамечанияM8 X 55
4 - Кронштейн F076555 Количество:2
5 - Прожектор F686179 Количество:2 ЗамечанияSymmetric Light

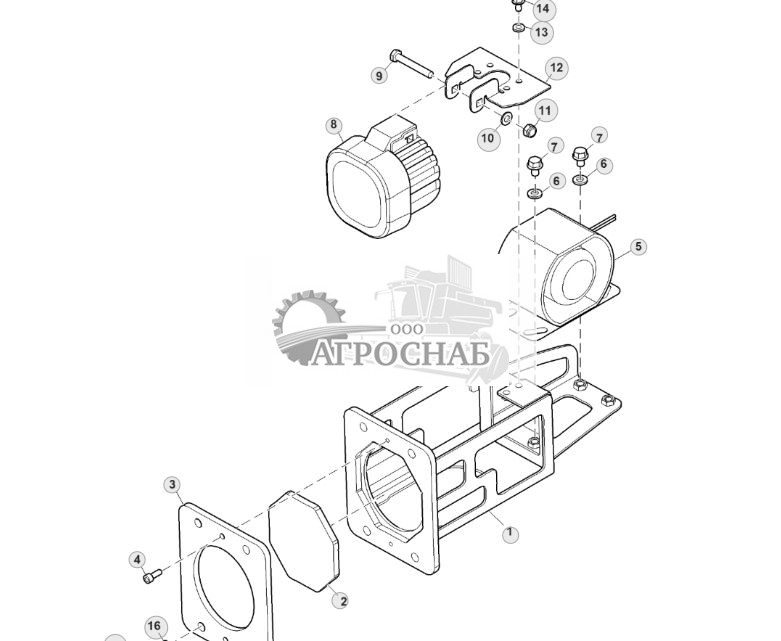

Reverse Warning Alarm and Light, LED - ST759144( Обратный предупреждения сигнализации и света, LED - ST759144 )


Reverse Warning Alarm and Light, LED - ST759144 202.jpg


1 - Кронштейн F648081 Количество:1
2 - Ограждение F627590 Количество:1
3 - Пластина F648258 Количество:1
4 - Винт 19M9724 Количество:2 ЗамечанияM6 X 16
5 - Предупр. сигнал движения F062170 Количество:1
6 - Стопорная шайба F064435 Количество:2
7 - Винт 19M9446 Количество:2 ЗамечанияM8 X 12
8 - Прожектор F677977 Количество:1 ЗамечанияSymmetric Light, NLA; ORDER F686179
8 - Прожектор F686179 Количество:1 ЗамечанияSymmetric Light, LED
9 - Винт с головкой 19M9630 Количество:1 ЗамечанияM8 X 55
10 - Шайба 24M7509 Количество:1 Замечания8.400 X 16 X 1.600 mm
11 - Стопорная гайка 14M7685 Количество:1 ЗамечанияM8
12 - Пластина F648085 Количество:1
13 - Шайба F064434 Количество:4
14 - Винт 19M9566 Количество:4 ЗамечанияM6 X 12
15 - Винт 19M9706 Количество:4 ЗамечанияM10 X 35
16 - Стопорная шайба F005551 Количество:4

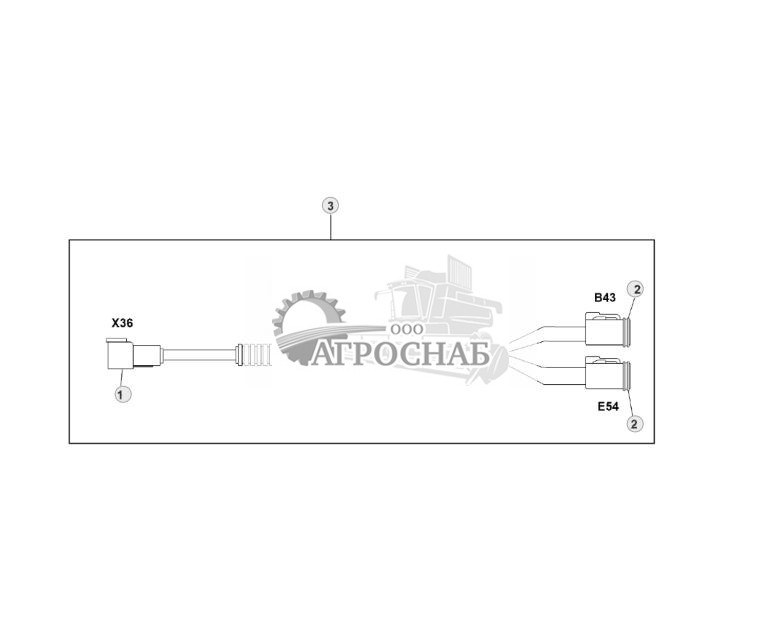

Wiring Harness, Reverse Warning Alarm and Light - ST809392( Жгут проводов, обратный предупреждения сигнализации и световой ST809392 )


Wiring Harness, Reverse Warning Alarm and Light - ST809392 203.jpg


1 - Узел электрич. разъема F059559 Количество:1 ЗамечанияX36 To Boom Controller
1 - Блок. устр. эл. разъема 57M7619 Количество:1
1 - Узел электрич. разъема 57M7641 Количество:4
2 - Узел электрич. разъема F056844 Количество:2 ЗамечанияB43 To Horn, E54 To Floodlamp
2 - Узел электрич. разъема 57M7620 Количество:2
2 - Клемма электр. разъема 57M7542 Количество:4
3 - Жгут проводов F638484 Количество:1

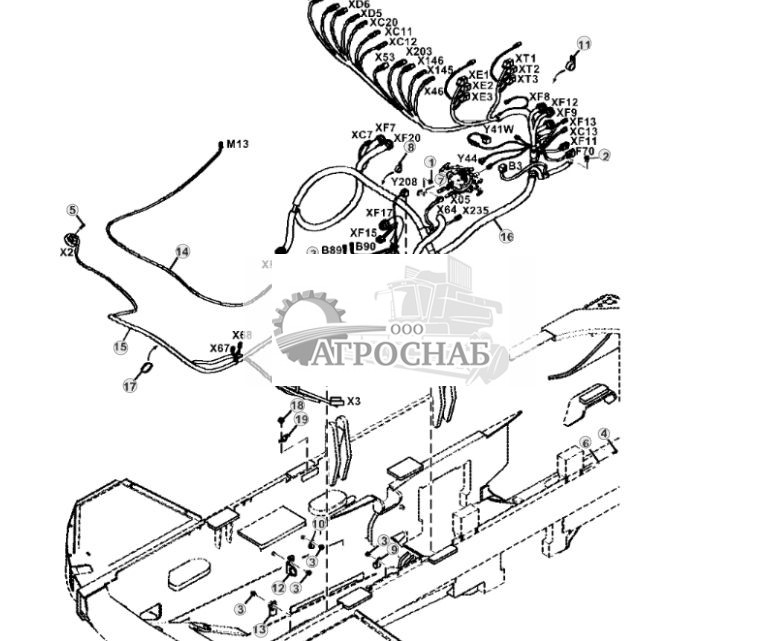

Mounting, Main Wiring Harnesses - ST776064( Монтаж, основные жгуты проводов - ST776064 )


Mounting, Main Wiring Harnesses - ST776064 204.jpg


1 - Винт 19M9446 Количество:3 ЗамечанияM8 X 12
2 - Винт 19M9448 Количество:1 ЗамечанияM10 X 20
3 - Винт 19M10358 Количество:5 ЗамечанияM10 X 16
4 - Винт с головкой 19M9670 Количество:1 ЗамечанияM5 X 20
5 - Винт 21M7548 Количество:6 ЗамечанияM5 X 30
6 - Шайба 24M7502 Количество:1 Замечания5.300 X 10 X 1 mm
7 - Вспом. электр. разъем 57M8736 Количество:3
8 - Шланговая опора F004422 Количество:2
9 - Шланговый зажим F004423 Количество:1
10 - Карман F053301 Количество:1
11 - Скоба F122078 Количество:1
12 - Пластина F649084 Количество:1
13 - Пластина F656034 Количество:1
14 - Жгут проводов F663362 Количество:1 ЗамечанияКомпоненты на отдельной стр.
15 - Жгут проводов F675593 Количество:1 ЗамечанияКомпоненты на отдельной стр.
16 - Жгут проводов F681146 Количество:1 Serial No.______-003259 ЗамечанияКомпоненты на отдельной стр.
16 - Жгут проводов F687820 Количество:1 Serial No.003260-______ ЗамечанияКомпоненты на отдельной стр.
17 - Обвязной хомут F005335 Количество:2
18 - Винт 19M9449 Количество:1 ЗамечанияM12 X 16
19 - Блок. устр. эл. разъема 57M9455 Количество:1

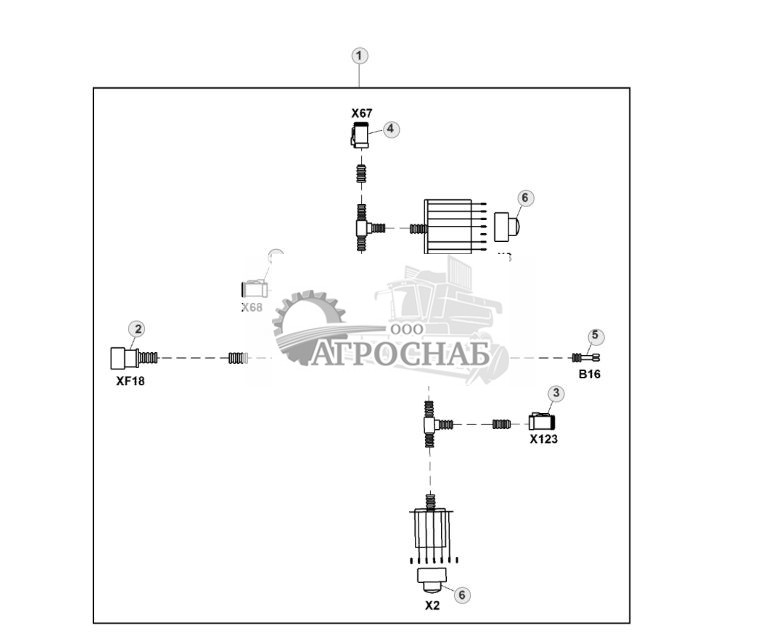

Wiring Harness Components, Front - ST776601( Жгут проводов компонентов переднего ST776601 )


Wiring Harness Components, Front - ST776601 205.jpg


1 - Жгут проводов F675593 Количество:1
2 - Корпус электр. разъема 57M8794 Количество:1 ЗамечанияXF18 To Relay, Horn
2 - Клемма электр. разъема 57M7542 Количество:8
2 - Клемма электр. разъема R78065
2 - Пробка пол. эл. разъема R78069 Количество:6
3 - Корпус электр. разъема 57M8673 Количество:2 ЗамечанияX123 To Hydraulic Fan, X68 To Stairs Valve
3 - Узел электрич. разъема 57M7618 Количество:2
3 - Клемма электр. разъема R78065
4 - Корпус электр. разъема 57M8657 Количество:1 ЗамечанияX67 To Stairs Sensor
4 - Узел электрич. разъема 57M7675 Количество:1
4 - Клемма электр. разъема 57M8263 Количество:3
5 - Гильза F035196 Количество:2 ЗамечанияB16 To Horn
5 - Клемма электр. разъема 57M7041 Количество:2 ЗамечанияSUB FOR F008088
6 - Гнездо F005320 Количество:2

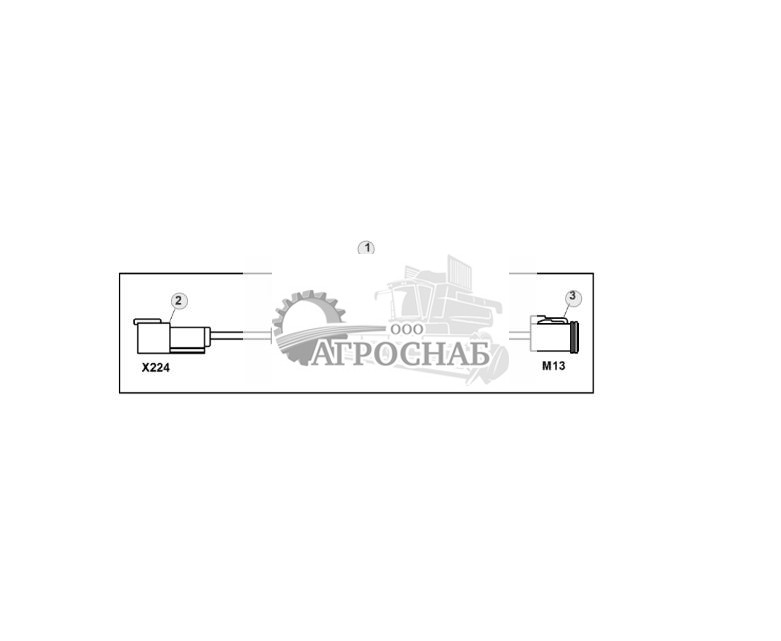

Wiring Harness Components, Hood Lifting Motor - ST776565( Жгут проводов компонентов, капот подъема мотора - ST776565 )


Wiring Harness Components, Hood Lifting Motor - ST776565 206.jpg


1 - Жгут проводов F663362 Количество:1
2 - Корпус электр. разъема 57M7533 Количество:1 ЗамечанияX224 To Switch, Hood Open
2 - Блок. устр. эл. разъема 57M7621 Количество:1
2 - Клемма электр. разъема 57M9525 Количество:2
3 - Корпус электр. разъема 57M7534 Количество:1 ЗамечанияM13 To Motor, Hood Open
3 - Узел электрич. разъема 57M7620 Количество:1
3 - Клемма электр. разъема 57M9526 Количество:2


Fuse Box Main Wiring Harness ( - 003259) - ST776058( Предохранитель основной жгут проводов ( - 003259) - ST776058 )


Fuse Box  Main Wiring Harness ( - 003259) - ST776058 207.jpg


1 - Жгут проводов F681146 Количество:1
2 - Жгут проводов F681145 Количество:1 ЗамечанияКомпоненты на отдельной стр.
3 - Гайка ....... Количество:1
4 - Винт с гол. п/торц. кл. 19M10451 Количество:5 ЗамечанияM3 X 20
5 - Распорная втулка F675614 Количество:5
6 - Распорная втулка F675608 Количество:5
7 - Печатная плата F648354 Количество:1
8 - Коробка плавких предохр. F649015 Количество:1
9 - Жгут проводов F632746 Количество:1 ЗамечанияКомпоненты на отдельной стр.
10 - Жгут проводов F660988 Количество:1 ЗамечанияКомпоненты на отдельной стр.
11 - Жгут проводов F660321 Количество:1 ЗамечанияКомпоненты на отдельной стр.
12 - Резистор F647654 Количество:1
13 - Резистор F647655 Количество:1
14 - Жгут проводов F662299 Количество:1 ЗамечанияКомпоненты на отдельной стр.
15 - Обвязной хомут F005334 Количество:15

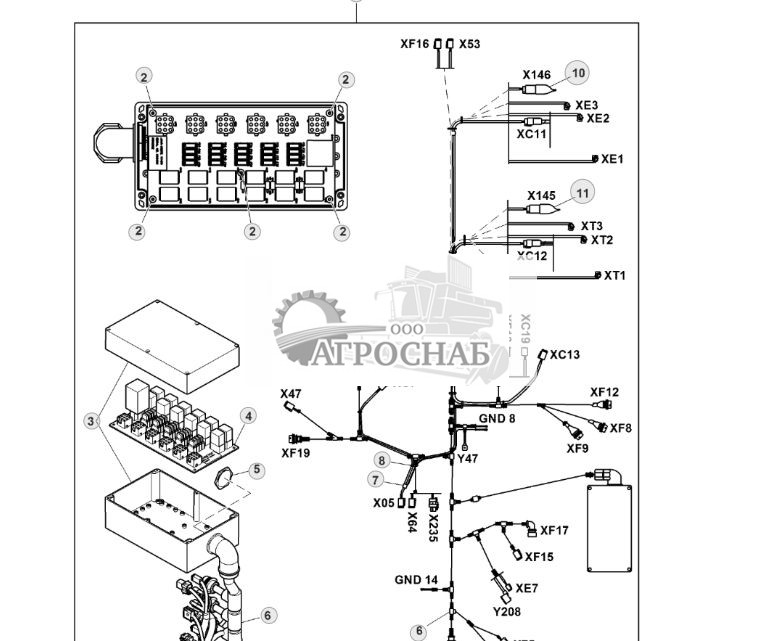

Fuse Box Wiring Harness (003260 - ) - ST833128( Предохранитель жгут проводов коробки (003260 - ) - ST833128 )


Fuse Box Wiring Harness (003260 - ) - ST833128 208.jpg


1 - Жгут проводов F687820 Количество:1
2 - Винт с гол. п/торц. кл. ....... Количество:5
2 - Распорная втулка F675614 Количество:5
2 - Распорная втулка F675608 Количество:5
3 - Коробка плавких предохр. F649015 Количество:1
4 - Печатная плата F648354 Количество:1 ЗамечанияКомпоненты на отдельной стр.
5 - Гайка ....... Количество:1
6 - Жгут проводов F687778 Количество:1 ЗамечанияКомпоненты на отдельной стр.
7 - Жгут проводов F662299 Количество:1 ЗамечанияКомпоненты на отдельной стр.
8 - Обвязной хомут F005334 Количество:16
9 - Жгут проводов F632746 Количество:1 ЗамечанияКомпоненты на отдельной стр.
10 - Резистор F647655 Количество:1
11 - Резистор F647654 Количество:1


Fuses, Relays and Circuit Board, Front - ST255863( Предохранители, реле и платы, фронт - ST255863 )


Fuses, Relays and Circuit Board, Front - ST255863 209.jpg


1 - Печатная плата F648354 Количество:1
2 - Плавкий предохранитель 57M8743 Замечания3 A
3 - Плавкий предохранитель 57M7688 Замечания5 A
4 - Плавкий предохранитель 57M7689 Замечания10 A
5 - Плавкий предохранитель 57M7690 Замечания15 A
6 - Плавкий предохранитель 57M7691 Замечания20 A
7 - Реле F073383 Количество:1
8 - Реле F067148 Количество:12


Fuses, Relays and Circuit Board, Front - ST255863( Предохранители, реле и платы, фронт - ST255863 )


Fuses, Relays and Circuit Board, Front - ST255863 210.jpg


1 - Печатная плата F648354 Количество:1
2 - Плавкий предохранитель 57M8743 Замечания3 A
3 - Плавкий предохранитель 57M7688 Замечания5 A
4 - Плавкий предохранитель 57M7689 Замечания10 A
5 - Плавкий предохранитель 57M7690 Замечания15 A
6 - Плавкий предохранитель 57M7691 Замечания20 A
7 - Реле F073383 Количество:1
8 - Реле F067148 Количество:12

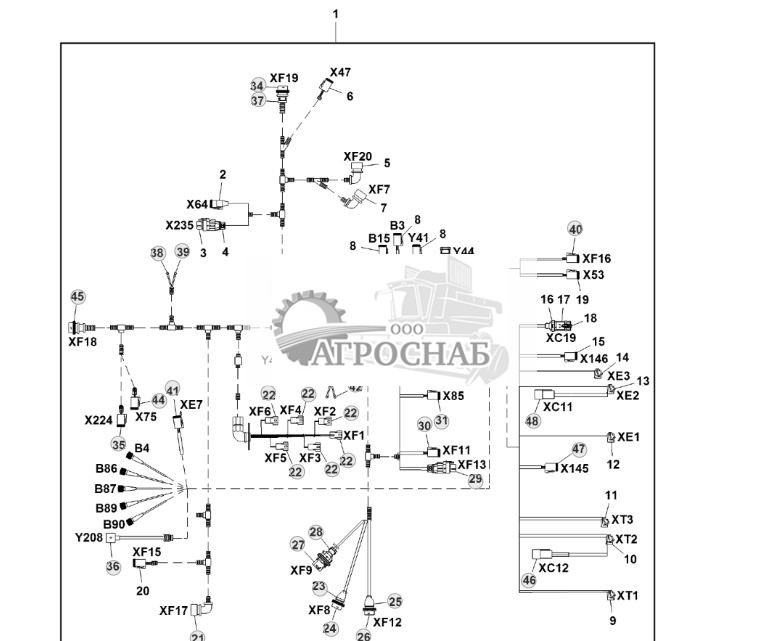

Main Wiring Harness Components (003260 - ) - ST833149( Основной жгут проводов компонентов (003260 - ) - ST833149 )


Main Wiring Harness Components (003260 - ) - ST833149 211.jpg


21 - Пробка пол. эл. разъема R78069
21 - Вспом. электр. разъем 57M8704 Количество:1
21 - Клемма электр. разъема 57M8569
21 - Корпус электр. разъема F073387 Количество:1
22 - Штифт .......
22 - Клемма электр. разъема F015352
22 - Узел электрич. разъема F005265
22 - Клемма электр. разъема L36670
23 - Пробка пол. эл. разъема R78069
23 - Клемма электр. разъема 57M9525 Количество:1
23 - Клемма электр. разъема N282069
23 - Узел электрич. разъема F075621 Количество:1
24 - Гайка 57M8035
24 - Стопорная шайба 57M7765
25 - Корпус электр. разъема F073386
25 - Клемма электр. разъема N282069
25 - Пробка пол. эл. разъема R78069
25 - Клемма электр. разъема 57M8260
26 - Стопорная шайба 57M7765
26 - Гайка 57M8035
27 - Вспом. электр. разъем 57M12089 Количество:1
27 - Клемма электр. разъема 57M9041
27 - Корпус электр. разъема 57M10959 Количество:1
28 - Вспом. электр. разъем 57M11002 Количество:1
28 - Обвязной хомут R44302 ЗамечанияSUB FOR F005333Посмотреть аналогичные детали
29 - Корпус электр. разъема 57M9792 Количество:1
29 - Клемма электр. разъема 57M9807
29 - Клемма электр. разъема 57M9809
29 - Пробка пол. эл. разъема 57M10336
30 - Корпус электр. разъема 57M8636
30 - Блок. устр. эл. разъема 57M8009
30 - Клемма электр. разъема 57M9526
31 - Клемма электр. разъема 57M9526
31 - Блок. устр. эл. разъема 57M8013 Количество:1
31 - Корпус электр. разъема 57M8634 Количество:1
32 - Пробка пол. эл. разъема 57M10336
32 - Корпус электр. разъема 57M9788 Количество:1
33 - Корпус электр. разъема 57M9791 Количество:1
33 - Клемма электр. разъема 57M9812
34 - Гайка 57M8035 ЗамечанияXF19 Solenoid, Transmission Pump backwards
34 - Стопорная шайба 57M7765
35 - Блок. устр. эл. разъема 57M8022
35 - Корпус электр. разъема 57M8639
35 - Клемма электр. разъема 57M9526
36 - Корпус электр. разъема 57M13037 Количество:1
37 - Клемма электр. разъема 57M8260
37 - Пробка пол. эл. разъема R78069
37 - Клемма электр. разъема N282069
37 - Адаптер .......
37 - Корпус электр. разъема F073386
38 - Клемма электр. разъема F040608 Количество:1
39 - Клемма электр. разъема F055038 Количество:1
40 - Клемма электр. разъема 57M9526
41 - Жгут проводов F685860 Количество:1
42 - Клемма электр. разъема F040608
43 - Жгут проводов F685841 Количество:1
44 - Клемма электр. разъема 57M9525 Количество:1
44 - Корпус электр. разъема 57M8639
44 - Блок. устр. эл. разъема 57M8022
45 - Узел электрич. разъема F075621 Количество:1
45 - Адаптер ....... Количество:1
45 - Клемма электр. разъема N282069
45 - Клемма электр. разъема 57M9525 Количество:1
45 - Пробка пол. эл. разъема R78069
45 - Клемма электр. разъема 57M8164
46 - Клемма электр. разъема 57M8134 Количество:1
46 - Корпус электр. разъема 57M8656 Количество:1
46 - Клемма электр. разъема 57M8538
47 - Клемма электр. разъема 57M9526
47 - Корпус электр. разъема 57M8635 Количество:1
47 - Блок. устр. эл. разъема 57M8016 Количество:1
48 - Клемма электр. разъема 57M8538
48 - Корпус электр. разъема 57M8656 Количество:1
48 - Клемма электр. разъема 57M8134 Количество:1

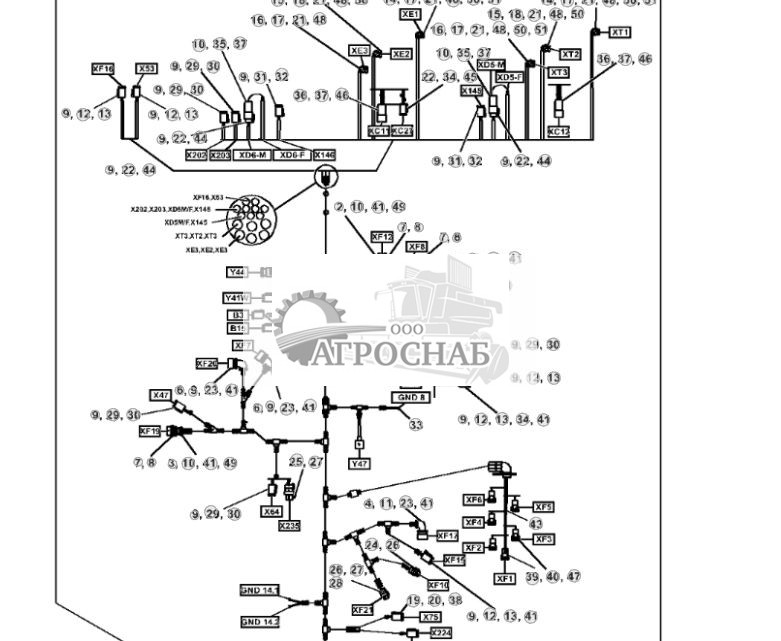

Main Wiring Harness Components (003260 - ) - ST833149( Основной жгут проводов компонентов (003260 - ) - ST833149 )


Main Wiring Harness Components (003260 - ) - ST833149 212.jpg


21 - Пробка пол. эл. разъема R78069
21 - Вспом. электр. разъем 57M8704 Количество:1
21 - Клемма электр. разъема 57M8569
21 - Корпус электр. разъема F073387 Количество:1
22 - Штифт .......
22 - Клемма электр. разъема F015352
22 - Узел электрич. разъема F005265
22 - Клемма электр. разъема L36670
23 - Пробка пол. эл. разъема R78069
23 - Клемма электр. разъема 57M9525 Количество:1
23 - Клемма электр. разъема N282069
23 - Узел электрич. разъема F075621 Количество:1
24 - Гайка 57M8035
24 - Стопорная шайба 57M7765
25 - Корпус электр. разъема F073386
25 - Клемма электр. разъема N282069
25 - Пробка пол. эл. разъема R78069
25 - Клемма электр. разъема 57M8260
26 - Стопорная шайба 57M7765
26 - Гайка 57M8035
27 - Вспом. электр. разъем 57M12089 Количество:1
27 - Клемма электр. разъема 57M9041
27 - Корпус электр. разъема 57M10959 Количество:1
28 - Вспом. электр. разъем 57M11002 Количество:1
28 - Обвязной хомут R44302 ЗамечанияSUB FOR F005333Посмотреть аналогичные детали
29 - Корпус электр. разъема 57M9792 Количество:1
29 - Клемма электр. разъема 57M9807
29 - Клемма электр. разъема 57M9809
29 - Пробка пол. эл. разъема 57M10336
30 - Корпус электр. разъема 57M8636
30 - Блок. устр. эл. разъема 57M8009
30 - Клемма электр. разъема 57M9526
31 - Клемма электр. разъема 57M9526
31 - Блок. устр. эл. разъема 57M8013 Количество:1
31 - Корпус электр. разъема 57M8634 Количество:1
32 - Пробка пол. эл. разъема 57M10336
32 - Корпус электр. разъема 57M9788 Количество:1
33 - Корпус электр. разъема 57M9791 Количество:1
33 - Клемма электр. разъема 57M9812
34 - Гайка 57M8035 ЗамечанияXF19 Solenoid, Transmission Pump backwards
34 - Стопорная шайба 57M7765
35 - Блок. устр. эл. разъема 57M8022
35 - Корпус электр. разъема 57M8639
35 - Клемма электр. разъема 57M9526
36 - Корпус электр. разъема 57M13037 Количество:1
37 - Клемма электр. разъема 57M8260
37 - Пробка пол. эл. разъема R78069
37 - Клемма электр. разъема N282069
37 - Адаптер .......
37 - Корпус электр. разъема F073386
38 - Клемма электр. разъема F040608 Количество:1
39 - Клемма электр. разъема F055038 Количество:1
40 - Клемма электр. разъема 57M9526
41 - Жгут проводов F685860 Количество:1
42 - Клемма электр. разъема F040608
43 - Жгут проводов F685841 Количество:1
44 - Клемма электр. разъема 57M9525 Количество:1
44 - Корпус электр. разъема 57M8639
44 - Блок. устр. эл. разъема 57M8022
45 - Узел электрич. разъема F075621 Количество:1
45 - Адаптер ....... Количество:1
45 - Клемма электр. разъема N282069
45 - Клемма электр. разъема 57M9525 Количество:1
45 - Пробка пол. эл. разъема R78069
45 - Клемма электр. разъема 57M8164
46 - Клемма электр. разъема 57M8134 Количество:1
46 - Корпус электр. разъема 57M8656 Количество:1
46 - Клемма электр. разъема 57M8538
47 - Клемма электр. разъема 57M9526
47 - Корпус электр. разъема 57M8635 Количество:1
47 - Блок. устр. эл. разъема 57M8016 Количество:1
48 - Клемма электр. разъема 57M8538
48 - Корпус электр. разъема 57M8656 Количество:1
48 - Клемма электр. разъема 57M8134 Количество:1

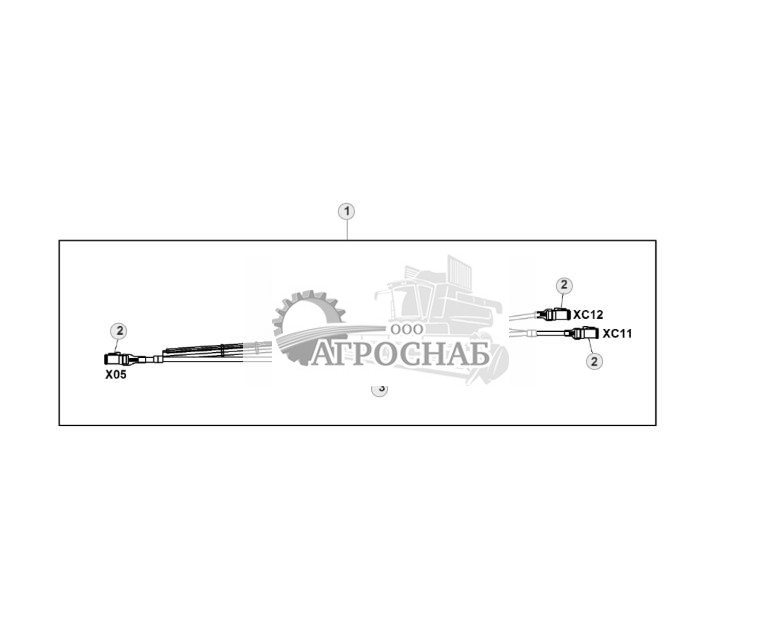

Wiring Harness Components, Can Bus, Front Frame - ST776688( Жгут проводов компонентов, CAN шина, передняя рамка - ST776688 )


Wiring Harness Components, Can Bus, Front Frame - ST776688 213.jpg


1 - Жгут проводов F662299 Количество:1
2 - Узел электрич. разъема F059788 Количество:4 ЗамечанияXC11 To Frame Controller, XC12 To Transmission Controller, XC13 To Boom Controller, X05 To ECU
2 - Блок. устр. эл. разъема 57M8133 Количество:4
2 - Клемма электр. разъема 57M8261 Количество:12
3 - Клемма электр. разъема 57M8262 Количество:3 ЗамечанияXC7 to Cab Controller
3 - Клемма электр. разъема 57M8134 Количество:1
3 - Узел электрич. разъема F059789 Количество:1

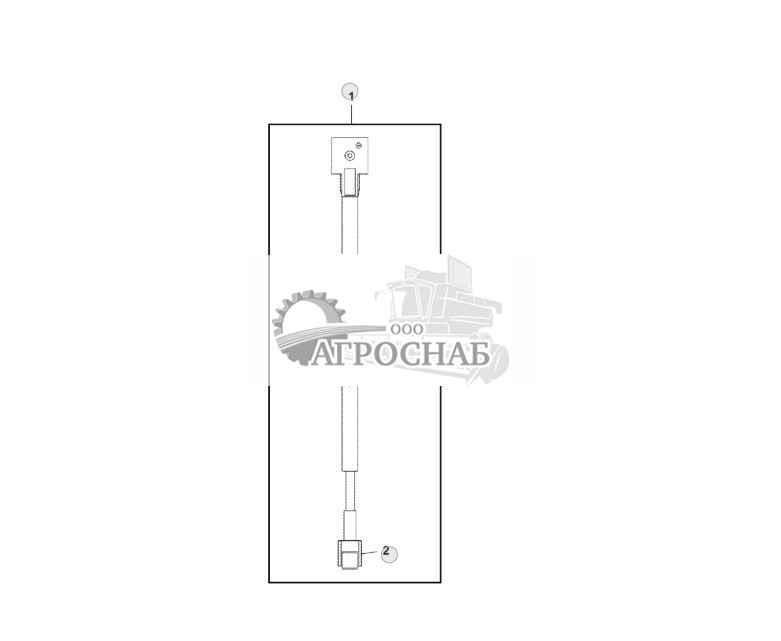

Wiring Harness Components, Work Brake Valve - ST776614( Жгут проводов компонентов, работу тормозного крана - ST776614 )


Wiring Harness Components, Work Brake Valve - ST776614 214.jpg


1 - Жгут проводов F632746 Количество:1 ЗамечанияWork Brake Valve Harness
2 - Корпус электр. разъема 57M8662 Количество:1
2 - Клемма электр. разъема R78066 Количество:2
2 - Блок. устр. эл. разъема 57M7621 Количество:1

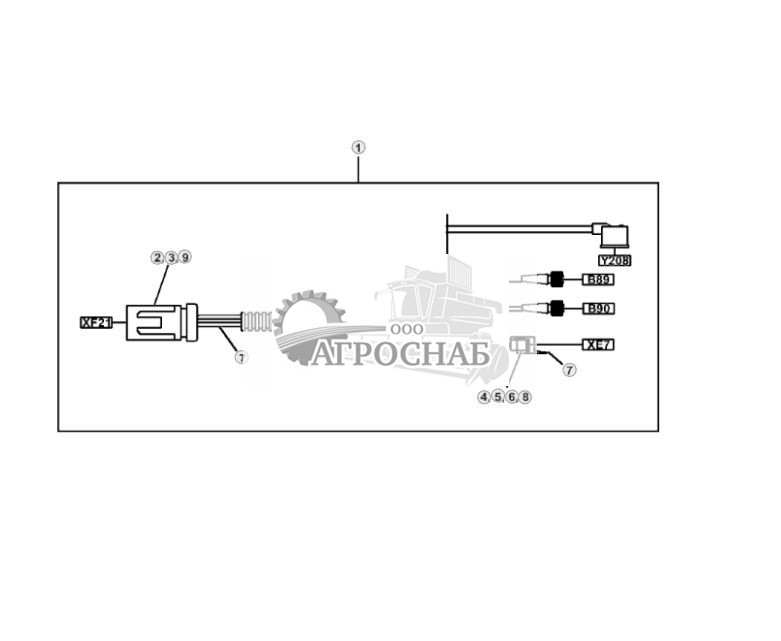

Wiring Harness Components, LS Valve Block - ST776643( Жгут проводов компонентов, Общ клапанный блок - ST776643 )


Wiring Harness Components, LS Valve Block - ST776643 215.jpg


1 - Жгут проводов F660988 Количество:1
2 - Корпус электр. разъема 57M9796 Количество:1
3 - Клемма электр. разъема 57M9812 Количество:6
4 - Корпус электр. разъема AZ54533 Количество:1
5 - Клемма электр. разъема 57M7677 Количество:1
6 - Клемма электр. разъема 57M8261 Количество:4
7 - Колпачок электр. разъема F076891 Количество:1
8 - Заглушка F052693 Количество:2 ЗамечанияNLA; ORDER R78069
8 - Пробка пол. эл. разъема R78069 Количество:2
9 - Клемма электр. разъема 57M9813 Количество:2

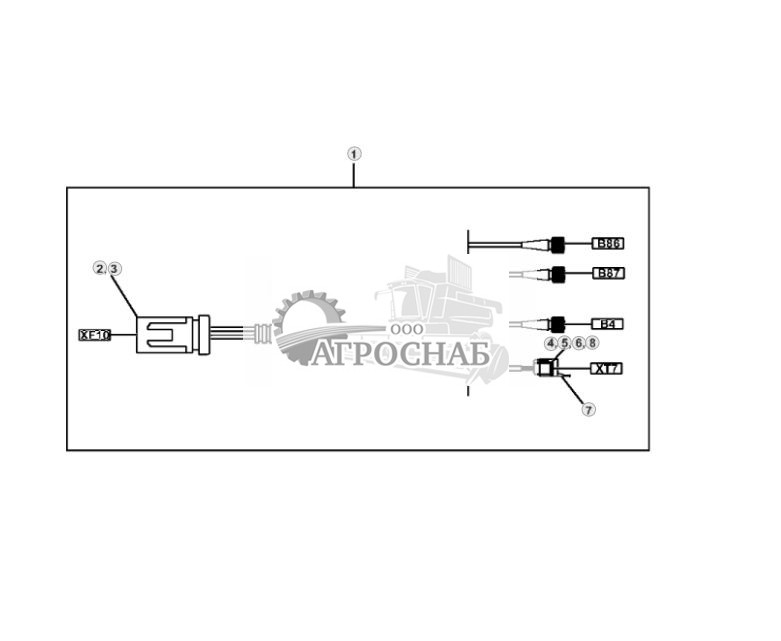

Wiring Harness Components, Transmission Pressure Sensors - ST776660( Жгут проводов компонентов, передача датчики давления - ST776660 )


Wiring Harness Components, Transmission Pressure Sensors - ST776660 216.jpg


1 - Жгут проводов F660321 Количество:1
2 - Корпус электр. разъема 57M9789 Количество:1
3 - Клемма электр. разъема 57M9812 Количество:6
4 - Корпус электр. разъема AZ54533 Количество:1
5 - Клемма электр. разъема 57M7677 Количество:1
6 - Клемма электр. разъема 57M8261 Количество:3
7 - Колпачок электр. разъема F076891 Количество:1
8 - Заглушка F052693 Количество:3 ЗамечанияNLA; ORDER R78069
8 - Пробка пол. эл. разъема R78069 Количество:3

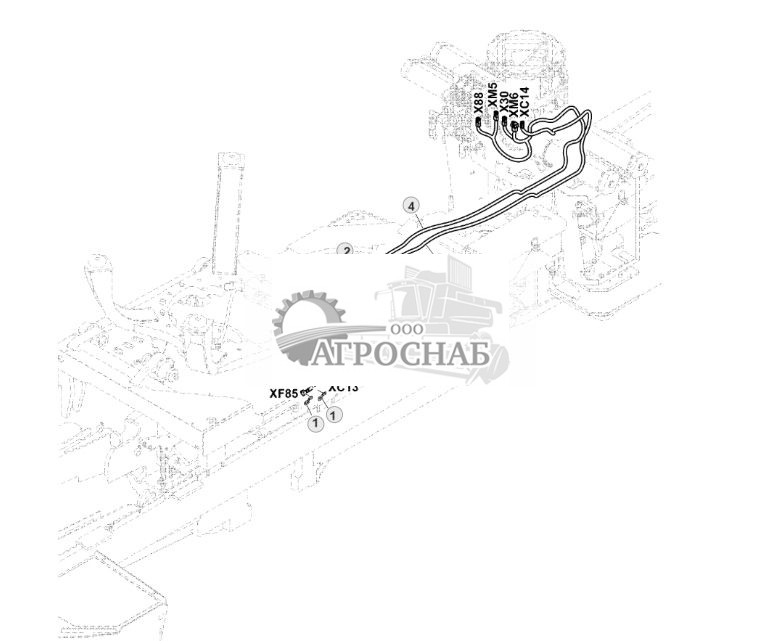

Wiring Harness, Front-Rear - ST767230( Жгут проводов, переднее-задний - ST767230 )


Wiring Harness, Front-Rear - ST767230 217.jpg


1 - Вспом. электр. разъем 57M8736 Количество:2
2 - Обвязной хомут F012942 Количество:3
3 - Жгут проводов F636732 Количество:1 ЗамечанияКомпоненты на отдельной стр.
4 - Жгут проводов F654457 Количество:1 ЗамечанияКомпоненты на отдельной стр.


Wiring Harness Components, CAN, Boom Transmission Controller - ST767409( Жгут проводов компонентов, может, бум контроллер передачи - ST767409 )


Wiring Harness Components, CAN, Boom  Transmission Controller - ST767409 218.jpg


1 - Жгут проводов F636732 Количество:1
2 - Узел электрич. разъема F059788 Количество:1 ЗамечанияXC14 To Boom Controller
2 - Блок. устр. эл. разъема 57M8133 Количество:1
2 - Клемма электр. разъема F055148 Количество:3
3 - Корпус электр. разъема F059789 Количество:1 ЗамечанияXC13 To Transmission Controller
3 - Клемма электр. разъема 57M7676 Количество:1
3 - Клемма электр. разъема 57M8264 Количество:3
4 - Клемма электр. разъема F058395 Количество:2

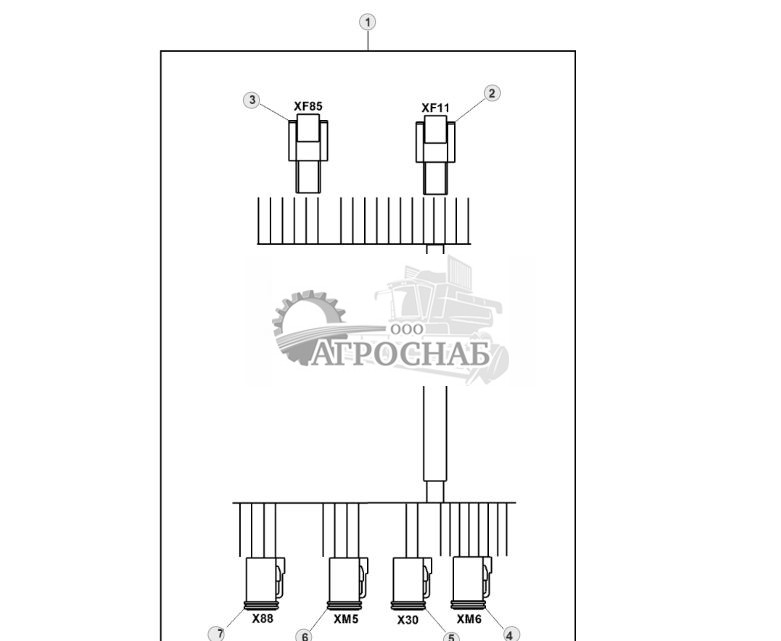

Wiring Harness Components, Boom Frame Controller - ST767411( Жгут проводов компонентов, регулятор рамка бум - ST767411 )


Wiring Harness Components, Boom  Frame Controller - ST767411 219.jpg


1 - Жгут проводов F654457 Количество:1
2 - Узел электрич. разъема 57M7633 Количество:1 ЗамечанияXF11 To Secondary Steering Control
2 - Блок. устр. эл. разъема 57M7682 Количество:1
2 - Клемма электр. разъема 57M7541
3 - Корпус электр. разъема AZ54533 Количество:1 ЗамечанияXF85 To Frame Control Module
3 - Клемма электр. разъема 57M7541
3 - Клемма электр. разъема 57M7678 Количество:1
4 - Корпус электр. разъема 57M10868 Количество:1 ЗамечанияXM6 Solenoid, Secondary Frame Steering, Left
4 - Клемма электр. разъема 57M7679 Количество:1
4 - Клемма электр. разъема 57M7542
5 - Узел электрич. разъема F056844 Количество:1 ЗамечанияX30 To Working Lights, Boom
5 - Узел электрич. разъема 57M7620 Количество:1
6 - Узел электрич. разъема F059558 Количество:1 ЗамечанияXM5 To Boom Controller
6 - Узел электрич. разъема 57M7618 Количество:1
7 - Узел электрич. разъема F059558 Количество:1 ЗамечанияX88 Solenoid, Boom Tilt Up or Down
7 - Узел электрич. разъема 57M7618 Количество:1
7 - Клемма электр. разъема 57M7542

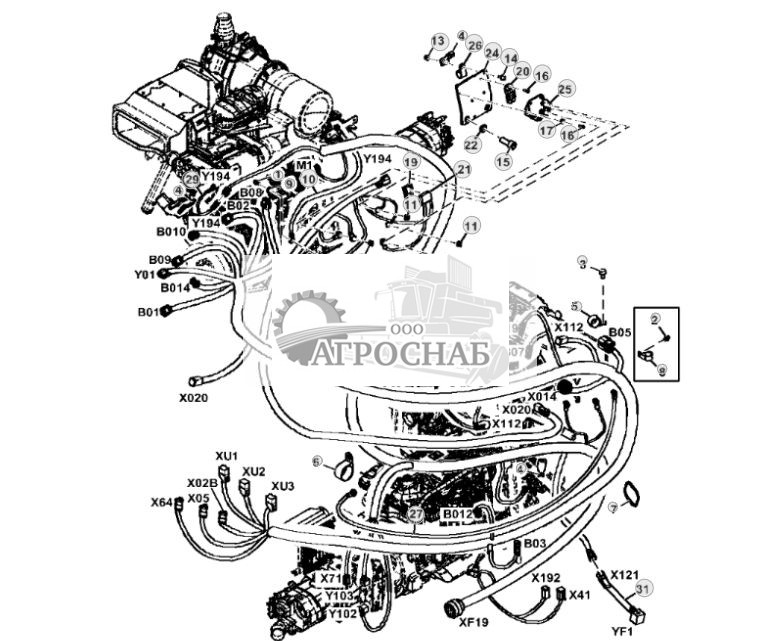

Wiring Harness, Engine - ST776525( Жгут проводов, двигатель - ST776525 )


Wiring Harness, Engine - ST776525 220.jpg


1 - Винт 19M9448 Количество:1 ЗамечанияM10 X 20
2 - Винт 19M9566 Количество:1 ЗамечанияM6 X 12
3 - Винт 19M9567 Количество:2 ЗамечанияM8 X 16
4 - Вспом. электр. разъем 57M8736 Количество:2
5 - Шланговая опора F004422 Количество:2
6 - Карман F004424 Количество:1
7 - Обвязной хомут F005335 Количество:1
8 - Шланговая опора F008059 Количество:1
9 - Шайба F024438 Количество:1
10 - Жгут проводов F624873 Количество:1 ЗамечанияКомпоненты на отдельной стр.
11 - Гайка 14H1116 Количество:2 Замечания0.190"
12 - Гайка 14H1117 Количество:2 Замечания5/16"
13 - Фланцевая гайка 14M7600 Количество:1 ЗамечанияM6
14 - Винт 19M9443 Количество:1 ЗамечанияM6 X 16
15 - Винт 19M9508 Количество:1 ЗамечанияM14 X 35
16 - Винт 19M9719 Количество:4 ЗамечанияM5 X 12
17 - Шайба 24M7503 Количество:2 Замечания5.300 X 15 X 1 mm
18 - Жгут проводов F674178 Количество:1 ЗамечанияКомпоненты на отдельной стр.
19 - Плавкий предохранитель F008285 Количество:1
20 - Кронштейн F041325 Количество:1
21 - Крышка F041326 Количество:1
22 - Стопорная шайба F059489 Количество:1
23 - Жгут проводов F638926 Количество:1 ЗамечанияКомпоненты на отдельной стр.
24 - Кронштейн F639903 Количество:1
25 - Реле RE504839 Количество:1
26 - Скоба Z52508 Количество:1
27 - Жгут проводов F648600 Количество:1 ЗамечанияКомпоненты на отдельной стр.
28 - Жгут проводов F660742 Количество:1 ЗамечанияКомпоненты на отдельной стр.
29 - Жгут проводов F673646 Количество:1 ЗамечанияКомпоненты на отдельной стр.
30 - Жгут проводов F644914 Количество:1 ЗамечанияCOMPONENTS ON SEPARATE PAGE; SUB FOR F673699
31 - Жгут проводов F632746 Количество:1 ЗамечанияКомпоненты на отдельной стр.

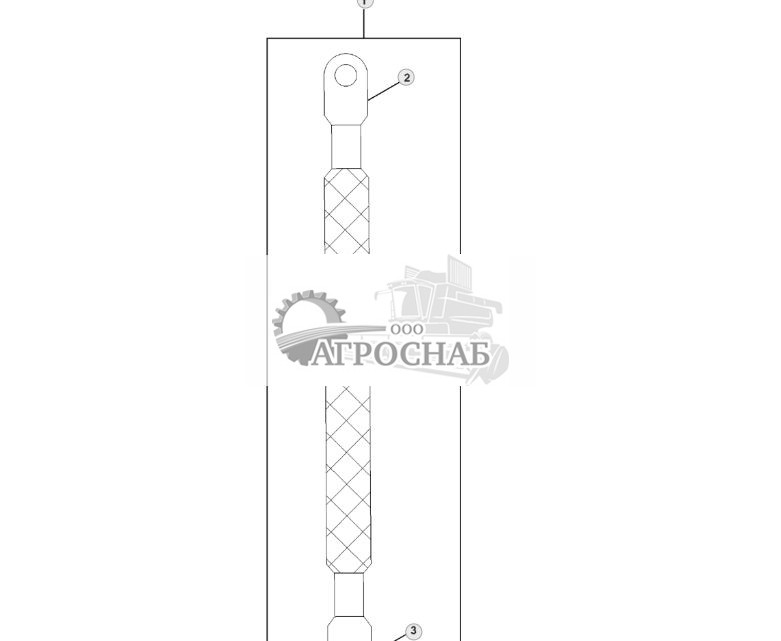

Wiring Harness Components, Engine Ground - ST748804( Жгут проводов компонентов, двигателей на Земле - ST748804 )


Wiring Harness Components, Engine Ground - ST748804 221.jpg


1 - Жгут проводов F624873 Количество:1
2 - Клемма электр. разъема F043278 Количество:1
3 - Клемма электр. разъема F043277 Количество:1

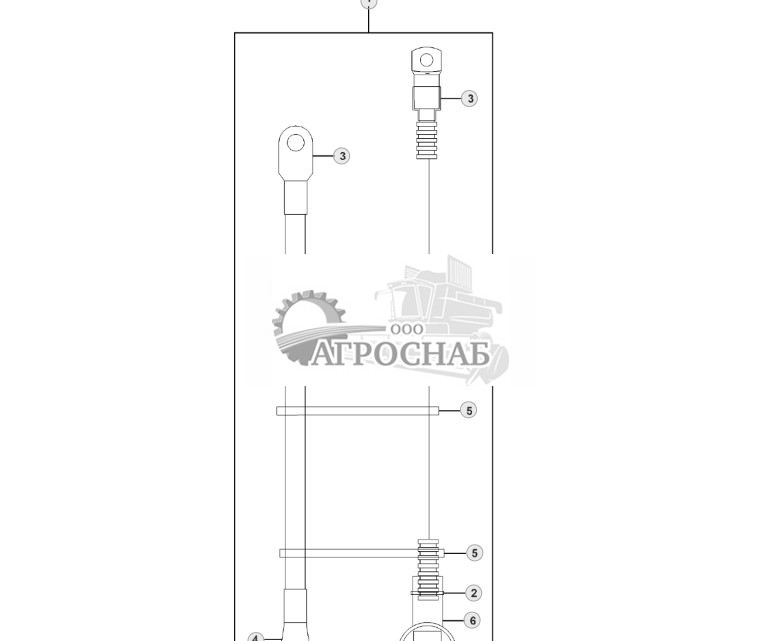

Wiring Harness, Alternator - Starter - ST748780( Жгут проводов, генератор - стартер - ST748780 )


Wiring Harness, Alternator - Starter - ST748780 222.jpg


1 - Жгут проводов F648600 Количество:1
2 - Обвязной хомут F005333 Количество:1 ЗамечанияORDER R44302
2 - Обвязной хомут R44302 Количество:1 Посмотреть аналогичные детали
3 - Клемма электр. разъема F045281 Количество:2
4 - Клемма электр. разъема F040311 Количество:1
5 - Обвязной хомут F005334 Количество:3
6 - Ограждение F033387 Количество:1

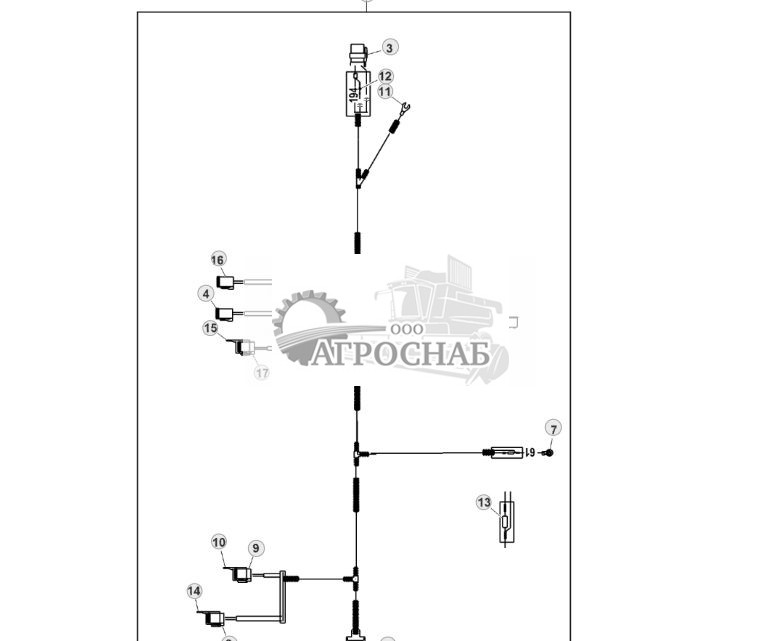

Wiring Harness Components, Transmission Controller - ST771501( Жгут проводов компоненты, контроллер передачи - ST771501 )


Wiring Harness Components, Transmission Controller - ST771501 223.jpg


1 - Жгут проводов F660742 Количество:1
2 - Корпус электр. разъема 57M10735 Количество:1
2 - Клемма электр. разъема 57M7542
2 - Клемма электр. разъема R78067 Количество:4
3 - Корпус электр. разъема 57M9772 Количество:1 ЗамечанияY194 Air Condition Compressor Clutch Solenoid
3 - Клемма электр. разъема 57M9807 Количество:2
4 - Узел электрич. разъема F056844 Количество:1 ЗамечанияY102Drive Pump Directional Valve – Forward
4 - Узел электрич. разъема 57M7620 Количество:1
4 - Гнездо F055139
5 - Узел электрич. разъема F056844 Количество:2
5 - Узел электрич. разъема 57M7620 Количество:2
5 - Клемма электр. разъема 57M9526 Количество:1
5 - Гнездо F055139
6 - Жгут проводов F632746 Количество:1 ЗамечанияWork Brake ValveCOMPONENTS ON SEPARATE PAGE
7 - Клемма электр. разъема F005258 Количество:1
7 - Ограждение F015164 Количество:1
8 - Корпус электр. разъема AZ54533 Количество:1 ЗамечанияX192 Return Filter Congestion Controller
8 - Контровочное кольцо F052689 Количество:1
8 - Гнездо F055139
9 - Узел электрич. разъема F059558 Количество:1 ЗамечанияX41 Centralized Lubrication System Controller
9 - Узел электрич. разъема 57M7618 Количество:1
9 - Гнездо F055139
10 - Колпачок электр. разъема F076890 Количество:1
11 - Клемма электр. разъема F063721 Количество:1
12 - Диод F013241 Количество:1
13 - Резистор F039993 Количество:1
14 - Колпачок электр. разъема F076891 Количество:1
15 - Колпачок электр. разъема F076888 Количество:1
16 - Узел электрич. разъема F056844 Количество:1 ЗамечанияY103Drive Pump Directional Valve – Backward
16 - Узел электрич. разъема 57M7620 Количество:1
16 - Гнездо F055139
17 - Узел электрич. разъема F056844 Количество:2 ЗамечанияX71
17 - Узел электрич. разъема 57M7620 Количество:2
17 - Гнездо F055139

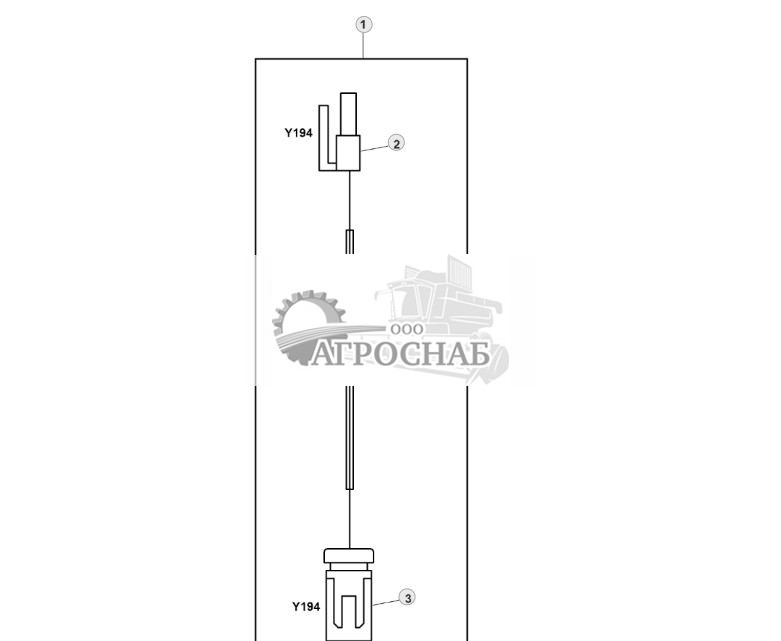

Wiring Harness, Compressor - ST777839( Жгут проводов, компрессора - ST777839 )


Wiring Harness, Compressor - ST777839 224.jpg


1 - Жгут проводов F673646 Количество:1
2 - Клемма электр. разъема 57M7285 Количество:1 ЗамечанияTo Air Condition Compressor Clutch Solenoid
2 - Корпус электр. разъема 57M7293 Количество:1
2 - Блок. устр. эл. разъема 57M7295 Количество:1
2 - Прокладка Z55216 Количество:1
3 - Корпус электр. разъема 57M9776 Количество:1
3 - Клемма электр. разъема 57M9811 Количество:1
3 - Пробка пол. эл. разъема 57M10336 Количество:1

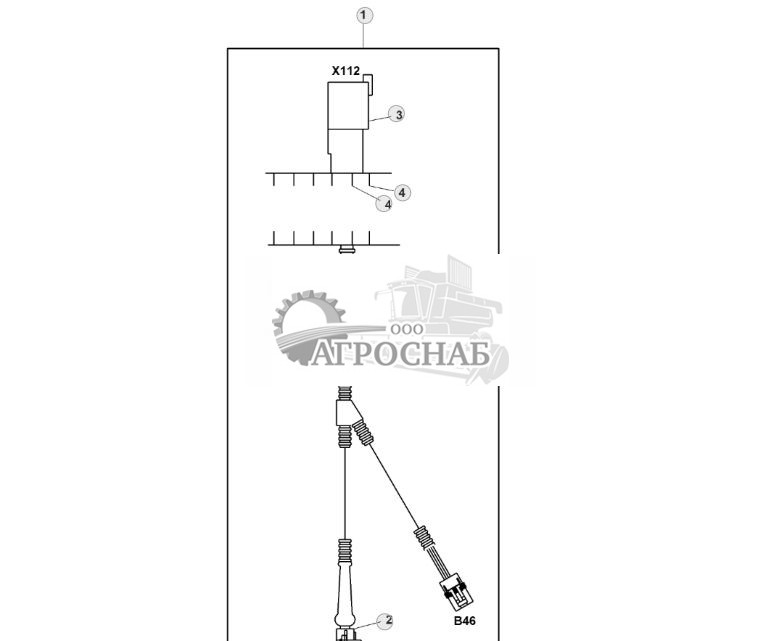

Жгут проводов двигателя - ST777961


Жгут проводов двигателя - ST777961 225.jpg


1 - Жгут проводов F673699 Количество:1
2 - Клемма электр. разъема F056901 Количество:1 ЗамечанияB45 AirFilter Sensor, B46 Coolant Loss Sensor
2 - Ограждение F031719 Количество:1
2 - Клемма электр. разъема 57M8621 Количество:2
2 - Клемма электр. разъема 57M7399 Количество:2
3 - Корпус электр. разъема AZ54536 Количество:1 ЗамечанияX112 To ECU3
3 - Клемма электр. разъема 57M7678 Количество:1
3 - Клемма электр. разъема R78066 Количество:4
4 - Пробка пол. эл. разъема R78069 Количество:2


Жгут проводов двигателя - ST777961


Жгут проводов двигателя - ST777961 226.jpg


1 - Жгут проводов F673699 Количество:1
2 - Клемма электр. разъема F056901 Количество:1 ЗамечанияB45 AirFilter Sensor, B46 Coolant Loss Sensor
2 - Ограждение F031719 Количество:1
2 - Клемма электр. разъема 57M8621 Количество:2
2 - Клемма электр. разъема 57M7399 Количество:2
3 - Корпус электр. разъема AZ54536 Количество:1 ЗамечанияX112 To ECU3
3 - Клемма электр. разъема 57M7678 Количество:1
3 - Клемма электр. разъема R78066 Количество:4
4 - Пробка пол. эл. разъема R78069 Количество:2


Fuel Valve Wiring Harness - ST633587( Топливный клапан жгут проводов - ST633587 )


Fuel Valve Wiring Harness - ST633587 227.jpg


1 - Жгут проводов F632746 Количество:1 ЗамечанияINCLUDES F045798, F056845 AND F052695
2 - Штифт F045798 Количество:2
3 - Узел электрич. разъема F056845 Количество:1
4 - Блокировка F052695 Количество:1


Air Inlet Harness Components - ST840990( Воздухозаборник жгут компонентов - ST840990 )


Air Inlet Harness Components - ST840990 228.jpg


1 - Жгут проводов F644914 Количество:1
2 - Корпус электр. разъема 57M8601 Количество:1 ЗамечанияTo Inlet Temperature Sensor
2 - Вспом. электр. разъем 57M8633 Количество:1
2 - Клемма электр. разъема 57M8560 Количество:2
2 - Уплотнен. электр. разъема 57M8566 Количество:1
3 - Клемма электр. разъема F056901 Количество:1 ЗамечанияTo Air Filter Sensor
3 - Ограждение F031719 Количество:4
3 - Клемма электр. разъема 57M8621 Количество:4
3 - Клемма электр. разъема 57M7399 Количество:1
4 - Корпус электр. разъема AZ54536 Количество:1 ЗамечанияTo Engine ECU
4 - Клемма электр. разъема 57M7678 Количество:1
4 - Клемма электр. разъема R78066 Количество:6
5 - Корпус электр. разъема 57M7254 Количество:1 ЗамечанияTo Coolant Water Level Sensor
5 - Клемма электр. разъема 57M7494 Количество:2
5 - Уплотнен. электр. разъема 57M7493 Количество:1
5 - Блок. устр. эл. разъема 57M7289 Количество:1

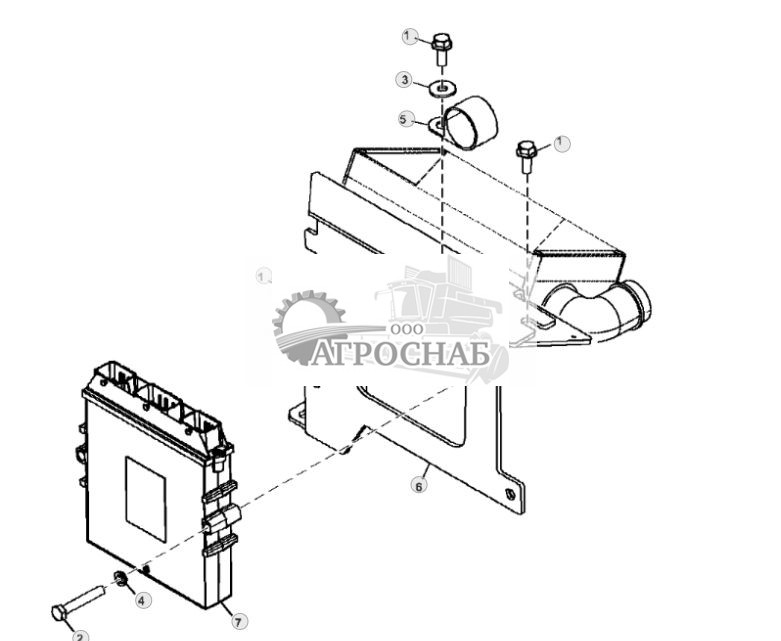

Mounting, ECU - ST775787( Монтаж, ЭБУ - ST775787 )


Mounting, ECU - ST775787 229.jpg


1 - Винт 19M9568 Количество:4 ЗамечанияM8 X 20
2 - Винт с головкой 19M9629 Количество:2 ЗамечанияM8 X 50
3 - Шайба 24M7508 Количество:1 Замечания8.400 X 24 X 2 mm
4 - Стопорная шайба F008262 Количество:2
5 - Шланговая опора F010967 Количество:1
6 - Кронштейн F661651 Количество:1
7 - Электрон. блок управления RE531808 Количество:1

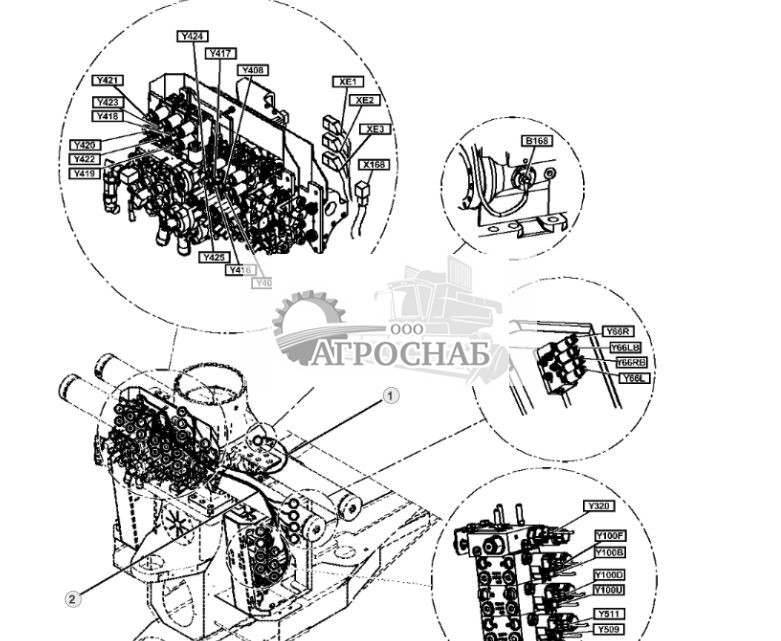

Wiring Harness, Boom Valve - ST767053( Жгут проводов, клапан бум - ST767053 )


Wiring Harness, Boom Valve - ST767053 230.jpg


1 - Жгут проводов F652291 Количество:1 ЗамечанияКомпоненты на отдельной стр.
2 - Жгут проводов F682581 Количество:1 ЗамечанияSUB FOR F672953; COMPONENTS ON SEPARATE PAGE

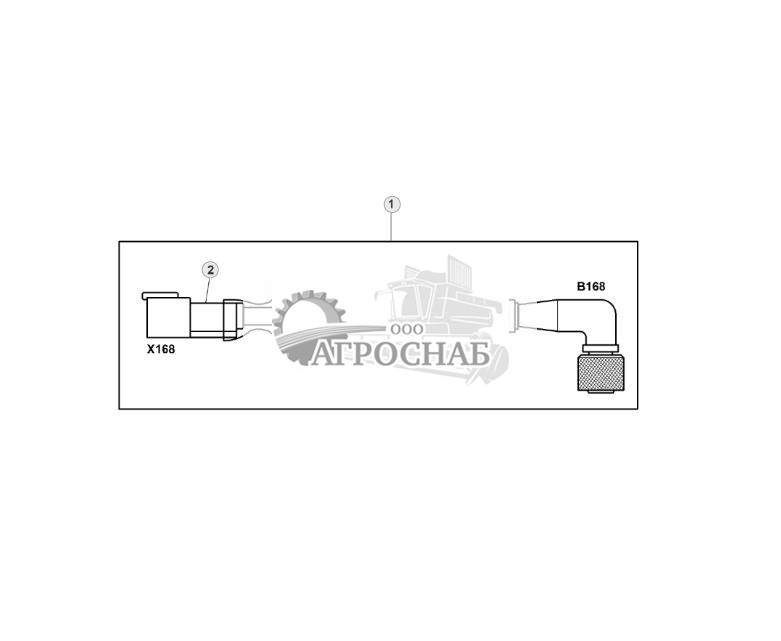

Wiring Harness Components, Boom Rotation Sensor, M12 - ST767082( Жгут проводов компоненты, датчик вращения стрелы, М12 - ST767082 )


Wiring Harness Components, Boom Rotation Sensor, M12 - ST767082 231.jpg


1 - Жгут проводов F652291 Количество:1 ЗамечанияBoom Controller to Boom Rotation Sensor
2 - Корпус электр. разъема 57M8739 Количество:1 ЗамечанияX168 Boom Controller
2 - Клемма электр. разъема 57M7678 Количество:1
2 - Клемма электр. разъема F059843 Количество:5
2 - Пробка пол. эл. разъема R78069 Количество:1

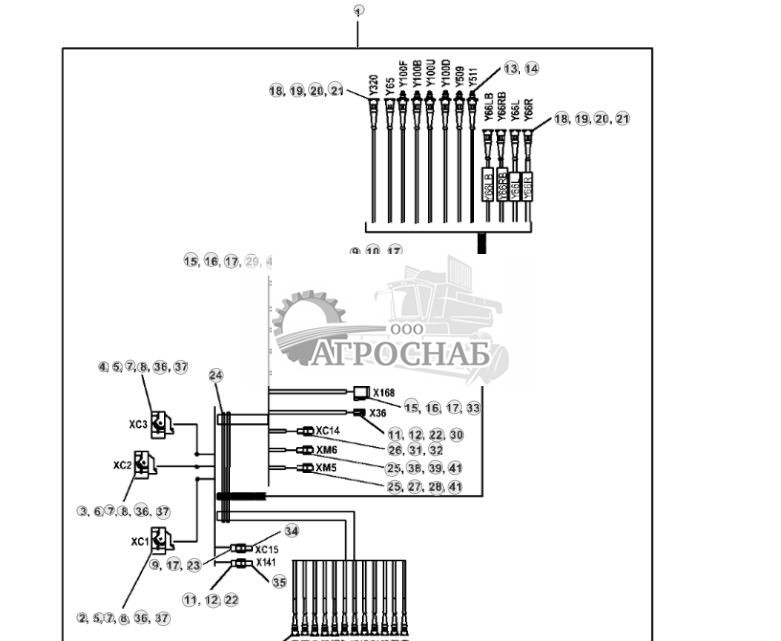

Wiring Harness Components, Boom Controller Valve - ST767184( Жгут проводов компонентов, регулятор бум клапан - ST767184 )


Wiring Harness Components, Boom Controller  Valve - ST767184 232.jpg


1 - Жгут проводов F672953 Количество:1
2 - Корпус электр. разъема 57M10612 Количество:1
3 - Корпус электр. разъема 57M10615 Количество:1
4 - Корпус электр. разъема 57M10606 Количество:1
5 - Корпус электр. разъема 57M10604 Количество:2
6 - Корпус электр. разъема 57M10613 Количество:1
7 - Клемма электр. разъема 57M10330 Количество:57
8 - Клемма электр. разъема 57M10331 Количество:19
9 - Узел электрич. разъема F059788 Количество:5
10 - Узел электрич. разъема 57M7675 Количество:4
11 - Узел электрич. разъема F059558 Количество:2
12 - Узел электрич. разъема 57M7618 Количество:2
13 - Корпус электр. разъема 57M9577 Количество:6
14 - Клемма электр. разъема 57M7401 Количество:12
15 - Корпус электр. разъема AZ54533 Количество:2
16 - Клемма электр. разъема 57M7677 Количество:2
17 - Клемма электр. разъема 57M8263 Количество:25
18 - Ограждение F031719 Количество:24
19 - Клемма электр. разъема 57M7399 Количество:48
20 - Корпус электр. разъема 57M7406 Количество:24
21 - Клемма электр. разъема 57M9532 Количество:48
22 - Клемма электр. разъема R78065 Количество:6
23 - Блок. устр. эл. разъема 57M8133 Количество:1
24 - Обвязной хомут F005334 Количество:2
25 - Клемма электр. разъема R78066 Количество:6
26 - Клемма электр. разъема 57M8264 Количество:3
27 - Узел электрич. разъема F059559 Количество:1
28 - Блок. устр. эл. разъема 57M7619 Количество:1
29 - Клемма электр. разъема Z64310 Количество:1
30 - Клемма электр. разъема 57M7542 Количество:4
31 - Кабель F059789 Количество:1
32 - Клемма электр. разъема 57M8134 Количество:1
33 - Пробка пол. эл. разъема R78069 Количество:2
34 - Резистор F663399 Количество:1
35 - Резистор F647653 Количество:1
36 - Пробка пол. эл. разъема 57M10333 Количество:31
37 - Пробка пол. эл. разъема 57M10334 Количество:6
38 - Корпус электр. разъема 57M10868 Количество:1
39 - Клемма электр. разъема 57M7680 Количество:1
40 - Колпачок электр. разъема F076891 Количество:1
41 - Колпачок электр. разъема F076892 Количество:5


Wiring Harness, IBC, CF785, CF710, CF711 - ST844505( Жгут проводов, МБК, CF785, CF710, CF711 - ST844505 )


Wiring Harness, IBC, CF785, CF710, CF711 - ST844505 233.jpg


1 - Стопорная гайка 14M7626 Количество:2 ЗамечанияM8
2 - Гайка 14M7614 Количество:2 ЗамечанияM10, SUB FOR 19M9558
3 - Винт с головкой 19M9618 Количество:4 ЗамечанияM6 X 35
4 - Винт с головкой 19M9619 Количество:6 ЗамечанияM6 X 40
5 - Винт с головкой 19M9620 Количество:6 ЗамечанияM6 X 45
6 - Винт с головкой 19M9630 Количество:2 ЗамечанияM8 X 55
7 - Винт с головкой 19M9638 Количество:1 ЗамечанияM10 X 20
8 - Винт 19M9703 Количество:2 ЗамечанияM10 X 20
9 - Ремень с пряжкой F001355 Количество:4
10 - Стопорная шайба F005551 Количество:3
11 - Крышка F010635 Количество:1
12 - Шланговая опора F011487 Количество:5
13 - Крышка F011488 Количество:5
14 - Шланговая опора F017598 Количество:1
15 - Крышка F051592 Количество:2
16 - Карман F053301 Количество:1
17 - Электрон. блок управления F672517 Количество:1
18 - Жгут проводов F677198 Количество:1 ЗамечанияIBC Module HarnessCOMPONENTS ON SEPARATE PAGE
19 - Жгут проводов F677240 Количество:1 ЗамечанияSensor Cable HarnessCOMPONENTS ON SEPARATE PAGE
20 - Жгут проводов F677339 Количество:1 ЗамечанияMain Boom IBC Sensor HarnessCOMPONENTS ON SEPARATE PAGE
21 - Пластина F677699 Количество:1
22 - Кронштейн F683997 Количество:1 ЗамечанияSUB FOR F677704
23 - Крышка F681769 Количество:1 ЗамечанияSUB FOR F677705
24 - Кронштейн F678108 Количество:1 ЗамечанияSUB FOR F677706
25 - Кронштейн F678081 Количество:1
26 - Пластина F678911 Количество:1
27 - Кронштейн F679390 Количество:1
28 - Шланговая опора F679507 Количество:1
29 - Винт F060891 Количество:2
30 - Шланговая опора F679507 Количество:1 ЗамечанияORDER F704148
30 - Шланговая опора F704148 Количество:1
31 - Шланговая опора F013519 Количество:5
32 - Скоба F010719 Количество:1
33 - Шланговая опора F005182 Количество:2


Wiring Harness, Main Boom, CF7S IBC - ST773167( Жгут проводов, основная Стрела, CF7S МБК - ST773167 )


Wiring Harness, Main Boom, CF7S IBC - ST773167 234.jpg


1 - Стопорная гайка 14M7626 Количество:2 ЗамечанияM8
2 - Винт 19M9558 Количество:2 ЗамечанияM10 X 50
3 - Винт с головкой 19M9618 Количество:4 ЗамечанияM6 X 35
4 - Винт с головкой 19M9619 Количество:6 ЗамечанияM6 X 40
5 - Винт с головкой 19M9620 Количество:6 ЗамечанияM6 X 45
6 - Винт с головкой 19M9630 Количество:2 ЗамечанияM8 X 55
7 - Винт с головкой 19M9638 Количество:1 ЗамечанияM10 X 20
8 - Винт 19M9703 Количество:2 ЗамечанияM10 X 20
9 - Ремень с пряжкой F001355 Количество:4
10 - Стопорная шайба F005551 Количество:3
11 - Крышка F010635 Количество:1
12 - Шланговая опора F011487 Количество:5
13 - Крышка F011488 Количество:5
14 - Шланговая опора F017598 Количество:1
15 - Крышка F051592 Количество:2
16 - Карман F053301 Количество:1
17 - Электрон. блок управления F672517 Количество:1
18 - Жгут проводов F677198 Количество:1 ЗамечанияIBC Module HarnessCOMPONENTS ON SEPARATE PAGE
19 - Жгут проводов F677240 Количество:1 ЗамечанияSensor Cable HarnessCOMPONENTS ON SEPARATE PAGE
20 - Жгут проводов F677339 Количество:1 ЗамечанияMain Boom IBC Sensor HarnessCOMPONENTS ON SEPARATE PAGE
21 - Пластина F677699 Количество:1
22 - Кронштейн F678081 Количество:1
23 - Кронштейн F678097 Количество:1
24 - Крышка F678104 Количество:1
25 - Кронштейн F678108 Количество:1
26 - Пластина F678911 Количество:1
27 - Кронштейн F679390 Количество:1
28 - Шланговая опора F679507 Количество:1
29 - Шланговая опора F679507 Количество:1 ЗамечанияORDER F704148
29 - Шланговая опора F704148 Количество:1
30 - Скоба F010719 Количество:1
31 - Шланговая опора F013519 Количество:5
32 - Шланговая опора F005182 Количество:2


Wiring Harness Components, IBC Module - ST775995( Жгут проводов компоненты, модуль МДС - ST775995 )


Wiring Harness Components, IBC Module - ST775995 235.jpg


1 - Жгут проводов F677198 Количество:1
2 - Корпус электр. разъема 57M8522 Количество:1
2 - Колпачок электр. разъема 57M8528 Количество:1
2 - Клемма электр. разъема 57M8530
2 - Клемма электр. разъема 57M8531
2 - Уплотнен. электр. разъема 57M8604
2 - Уплотнен. электр. разъема 57M8605
3 - Корпус электр. разъема 57M8527 Количество:1
3 - Колпачок электр. разъема 57M8529 Количество:1
3 - Клемма электр. разъема 57M8530
3 - Клемма электр. разъема 57M8531
3 - Уплотнен. электр. разъема 57M8604
3 - Уплотнен. электр. разъема 57M8605
4 - Корпус электр. разъема 57M8523 Количество:1
4 - Колпачок электр. разъема 57M8528 Количество:1
4 - Клемма электр. разъема 57M8530
4 - Клемма электр. разъема 57M8531
4 - Уплотнен. электр. разъема 57M8604
4 - Уплотнен. электр. разъема 57M8605
5 - Обвязной хомут F005334 Количество:2
6 - Корпус электр. разъема 57M9789 Количество:1
6 - Клемма электр. разъема 57M9812 Количество:5
6 - Пробка пол. эл. разъема 57M10336 Количество:1
7 - Корпус электр. разъема 57M9786 Количество:1
7 - Клемма электр. разъема 57M9808 Количество:5
7 - Пробка пол. эл. разъема 57M10336 Количество:1
8 - Корпус электр. разъема 57M8673 Количество:1
8 - Узел электрич. разъема 57M7618 Количество:1
8 - Клемма электр. разъема 57M8165
8 - Резистор F670325 Количество:1
9 - Узел электрич. разъема F059788 Количество:1
9 - Блок. устр. эл. разъема 57M8133 Количество:1
9 - Клемма электр. разъема 57M8537 Количество:3
10 - Вспом. электр. разъем F059789 Количество:1
10 - Клемма электр. разъема 57M8134 Количество:1
10 - Клемма электр. разъема 57M8538 Количество:3
11 - Ограждение F031719
11 - Клемма электр. разъема 57M7399
11 - Корпус электр. разъема 57M7406
11 - Клемма электр. разъема 57M9532
11 - Корпус электр. разъема 57M9577
11 - Клемма электр. разъема 57M7401
11 - Клемма электр. разъема 57M8942
12 - Корпус электр. разъема 57M8673 Количество:1
12 - Узел электрич. разъема 57M7618 Количество:1
12 - Клемма электр. разъема N282070 Количество:4
13 - Корпус электр. разъема 57M9372 Количество:1
13 - Блок. устр. эл. разъема 57M7619 Количество:1
13 - Клемма электр. разъема 57M7541 Количество:4


Wiring Harness Components, Outer Boom IBC Sensor - ST776000( Жгут проводов компоненты, наружное бум МБК датчик - ST776000 )


Wiring Harness Components, Outer Boom IBC Sensor - ST776000 236.jpg


1 - Жгут проводов F677240 Количество:1 ЗамечанияOuter Boom IBC Sensor Cable
2 - Корпус электр. разъема 57M9789 Количество:1
2 - Клемма электр. разъема 57M9812 Количество:5
2 - Пробка пол. эл. разъема 57M10336 Количество:1
3 - Корпус электр. разъема 57M9786 Количество:1
3 - Клемма электр. разъема 57M9808 Количество:5
3 - Пробка пол. эл. разъема 57M10336 Количество:1


Wiring Harness, IBC, Extension Boom, CF785S CF785S IBC - ST773187( Жгут проводов, МКБ, бум расширение, CF785S МБК CF785S - ST773187 )


Wiring Harness, IBC, Extension Boom, CF785S  CF785S IBC - ST773187 237.jpg


1 - Винт с головкой 19M9638 Количество:4 ЗамечанияM10 X 20
2 - Винт 19M9728 Количество:2 ЗамечанияM6 X 35
3 - Винт 19M9729 Количество:2 ЗамечанияM6 X 40
4 - Ремень с пряжкой F001355 Количество:1
5 - Стопорная шайба F005551 Количество:4
6 - Шланговая опора F011487 Количество:1
7 - Крышка F011488 Количество:1
8 - Крышка F051592 Количество:1
9 - Шланговая опора F704148 Количество:1 ЗамечанияSUB FOR F679507
10 - Жгут проводов F680255 Количество:1 ЗамечанияORDER F682606
10 - Жгут проводов F682606 Количество:1 ЗамечанияКомпоненты на отдельной стр.
11 - Кронштейн F679686 Количество:1 ЗамечанияORDER F682961
12 - Кронштейн F682961 Количество:1
13 - Пластина F679690 Количество:1 ЗамечанияORDER F682976
14 - Пластина F682976 Количество:1


Wiring Harness, IBC, Extension Boom, CF710 CF710S - ST773190( Жгут проводов, МБК, бум расширение, CF710 CF710S - ST773190 )


Wiring Harness, IBC, Extension Boom, CF710  CF710S - ST773190 238.jpg


1 - Винт с головкой 19M9618 Количество:2 ЗамечанияM6 X 35
2 - Винт с головкой 19M9619 Количество:2 ЗамечанияM6 X 40
3 - Ремень с пряжкой F001355 Количество:2
4 - Шланговая опора F011487 Количество:1
5 - Крышка F011488 Количество:1
6 - Шланговый зажим F049578 Количество:2
7 - Крышка F051592 Количество:1
8 - Жгут проводов F677340 Количество:1 ЗамечанияExtension Boom Sensor Cable, COMPONENTS ON SEPARATE PAGE
9 - Кронштейн F677708 Количество:1
10 - Шланговая опора F679507 Количество:1
11 - Шланговая опора F013519 Количество:1
12 - Шланговая опора F005182 Количество:1


Wiring Harness, IBC, Extension Boom, CF711 IBC CF711S IBC - ST773979( Жгут проводов, МКБ, бум расширение, CF711 CF711S МБК МБК - ST773979 )


Wiring Harness, IBC, Extension Boom, CF711 IBC  CF711S IBC - ST773979 239.jpg


1 - Винт с головкой 19M9618 Количество:2 ЗамечанияM6 X 35
2 - Винт с головкой 19M9619 Количество:2 ЗамечанияM6 X 40
3 - Ремень с пряжкой F001355 Количество:2
4 - Шланговая опора F011487 Количество:1
5 - Крышка F011488 Количество:1
6 - Шланговый зажим F049578 Количество:2
7 - Крышка F051592 Количество:1
8 - Жгут проводов F677340 Количество:1 ЗамечанияExtension Boom IBC Sensor Cable, COMPONENTS ON SEPARATE PAGE
9 - Кронштейн F677708 Количество:1
10 - Шланговая опора F679507 Количество:1
11 - Шланговая опора F013519 Количество:1
12 - Шланговая опора F005182 Количество:1


Wiring Harness Components, IBC Sensor - ST775401( Жгут проводов компонентов, МДС датчик - ST775401 )


Wiring Harness Components, IBC Sensor - ST775401 240.jpg


1 - Жгут проводов F680255 Количество:1 ЗамечанияLGTH = 2900 mm, CF785 IBC / CF785S IBC; NLA, ORDER F682606
1 - Жгут проводов F682606 Количество:1 ЗамечанияLGTH = 3350 mm, CF785 IBC / CF785S IBC; SUB FOR F680255
1 - Жгут проводов F677340 Количество:1 ЗамечанияLGTH = 4650 mm, CF710 IBC / CF710S IBC / CF711S IBC
2 - Корпус электр. разъема 57M9789 Количество:1
3 - Клемма электр. разъема 57M9812 Количество:5
4 - Пробка пол. эл. разъема 57M10336 Количество:1


Wiring Harness Components, Main Boom IBC Sensor - ST776002( Жгут проводов компонентов, основная Стрела МДС датчик - ST776002 )


Wiring Harness Components, Main Boom IBC Sensor - ST776002 241.jpg


1 - Жгут проводов F677339 Количество:1 ЗамечанияMain Boom IBC Sensor Cable
2 - Корпус электр. разъема 57M9786 Количество:1
2 - Клемма электр. разъема 57M9808 Количество:5
2 - Пробка пол. эл. разъема 57M10336 Количество:1


Wiring Harness, Hydraulic Reservoir - ST809706( Жгут проводов, гидравлический резервуар - ST809706 )


Wiring Harness, Hydraulic Reservoir - ST809706 242.jpg


1 - Обвязной хомут F005335 Количество:4
2 - Жгут проводов F661126 Количество:1 ЗамечанияКомпоненты на отдельной стр.
3 - Скоба R34557 Количество:2


Wiring Harness Components, Hydraulic Oil Reservoir - ST765223( Жгут проводов компоненты, гидравлическое масло водохранилище - ST765223 )


Wiring Harness Components, Hydraulic Oil Reservoir - ST765223 243.jpg


1 - Жгут проводов F661126 Количество:1
2 - Корпус электр. разъема 57M8794 Количество:1
2 - Клемма электр. разъема 57M9526
2 - Клемма электр. разъема 57M8165
2 - Пробка пол. эл. разъема R78069 Количество:6
3 - Корпус электр. разъема F675530 Количество:1 ЗамечанияNLA; ORDER 57M8634
3 - Корпус электр. разъема 57M8634 Количество:1
3 - Блок. устр. эл. разъема 57M8013 Количество:1 ЗамечанияSUB FOR 57M7677
3 - Клемма электр. разъема 57M9526
3 - Клемма электр. разъема 57M8165
4 - Корпус электр. разъема 57M8639 Количество:2 ЗамечанияSUB FOR 57M8661
4 - Блок. устр. эл. разъема 57M8022 Количество:2 ЗамечанияSUB FOR 57M7620
4 - Клемма электр. разъема 57M9526
5 - Клемма электр. разъема F058395 Количество:1
6 - Корпус электр. разъема 57M8639 Количество:1 ЗамечанияSUB FOR 57M8661
6 - Блок. устр. эл. разъема 57M8022 Количество:1 ЗамечанияSUB FOR 57M7620
6 - Клемма электр. разъема 57M8165
7 - Корпус электр. разъема F075203 Количество:1
7 - Вспом. электр. разъем 57M9585 Количество:1
7 - Клемма электр. разъема 57M7950 Количество:1
7 - Клемма электр. разъема F075204 Количество:3
8 - Корпус электр. разъема 57M7309 Количество:1
8 - Блок. устр. эл. разъема 57M7306 Количество:1
8 - Клемма электр. разъема 57M7297 Количество:2
8 - Узел электрич. разъема R78059 Количество:2


Wiring Harness, Vacuum Pump - ST768732( Жгут проводов, вакуумный насос - ST768732 )


Wiring Harness, Vacuum Pump - ST768732 244.jpg


1 - Жгут проводов F636482 Количество:1
2 - Корпус электр. разъема 57M10996 Количество:1 ЗамечанияTo Front Frame Wiring Harness, SUB FOR 57M7535
2 - Блок. устр. эл. разъема 57M7619 Количество:1
2 - Клемма электр. разъема R78066 Количество:4
3 - Корпус электр. разъема F005398 Количество:1 ЗамечанияTo Hydraulic Oil Filling Pump Switch
4 - Узел электрич. разъема F056844 Количество:1 ЗамечанияTo Hydraulic Tank Vacuum Pump Motor, SUB FOR 57M7534
4 - Блокировка F052688 Количество:1
4 - Клемма электр. разъема R78065 Количество:2
5 - Узел электрич. разъема F004578 Количество:1 ЗамечанияVacuum Pump Solenoid valve
6 - Гнездо F037112 Количество:1
7 - Обвязной хомут R44302 Количество:2 Посмотреть аналогичные детали


Wiring Harness Components, Clearance Lights, Cab - ST793553( Жгут проводов компонентов, габаритные огни, такси - ST793553 )


Wiring Harness Components, Clearance Lights, Cab - ST793553 245.jpg


1 - Жгут проводов F684311 Количество:1 ЗамечанияGerman Lights
2 - Корпус электр. разъема 57M7533 Количество:1 ЗамечанияX13
2 - Блок. устр. эл. разъема 57M7619 Количество:1
2 - Клемма электр. разъема 57M8164 Количество:1


Wiring Harness Components, Clearance Lights, Cab - ST793553( Жгут проводов компонентов, габаритные огни, такси - ST793553 )


Wiring Harness Components, Clearance Lights, Cab - ST793553 246.jpg


1 - Жгут проводов F684311 Количество:1 ЗамечанияGerman Lights
2 - Корпус электр. разъема 57M7533 Количество:1 ЗамечанияX13
2 - Блок. устр. эл. разъема 57M7619 Количество:1
2 - Клемма электр. разъема 57M8164 Количество:1


Wiring Harness Components, Cab Main ( - XXXXXX) - ST897093( Жгут проводов компонентов, каб основной ( - ХХХХХХ) - ST897093 )


Wiring Harness Components, Cab Main ( - XXXXXX) - ST897093 247.jpg


1 - Жгут проводов F680822 Количество:1
2 - Клемма электр. разъема 57M8808 Количество:1 ЗамечанияTo A11
2 - Узел электрич. разъема 57M7471 Количество:12
3 - Корпус электр. разъема 57M13664 Количество:1 ЗамечанияTo M3
3 - Клемма электр. разъема 57M8719 Количество:2
4 - Корпус электр. разъема 57M13665 Количество:1 ЗамечанияTo X23
4 - Клемма электр. разъема 57M8609 Количество:26
5 - Кронштейн F046686 Количество:4 ЗамечанияTo K9, K10, B8, A18
5 - Клемма электр. разъема 57M9493 Количество:3 ЗамечанияUSE WITH K9, K10
5 - Звуковой аварийный сигнал F005313 Количество:1 ЗамечанияUSE WITH B8
5 - Клемма электр. разъема 57M9670 Количество:2 ЗамечанияUSE WITH A18
5 - Клемма электр. разъема 57M11565 ЗамечанияUSE WITH A18, B8, K10, K9
6 - Узел электрич. разъема F011415 Количество:4 ЗамечанияTo X6, X17, X45, X150
6 - Клемма электр. разъема L36685 Количество:7
7 - Корпус электр. разъема 57M8906 Количество:2 ЗамечанияTo B23, B24
7 - Клемма электр. разъема 57M9572 Количество:6
7 - Клемма электр. разъема 57M7741 Количество:6
8 - Корпус электр. разъема 57M11177 Количество:7 ЗамечанияTo E52, X62, X69, M41, M42, M44, B36
8 - Клемма электр. разъема F046395 Количество:14
9 - Клемма электр. разъема 57M7382 Количество:7 ЗамечанияTo GND1.1,GND1.2,GND1.3,GND1.4,GND1.5,GND3.1,GND3.2
10 - Корпус электр. разъема 57M9458 Количество:1 ЗамечанияTo H3/H5
10 - Клемма электр. разъема 57M9491
11 - Корпус электр. разъема L38138 Количество:1 ЗамечанияTo S2
11 - Клемма электр. разъема 57M8888 Количество:3
11 - Клемма электр. разъема 57M11036 Количество:3
12 - Корпус электр. разъема T210282 Количество:8 ЗамечанияTo S3,S25,S26,S29,S58,S93,S110,S115
12 - Клемма электр. разъема 57M9491
12 - Клемма электр. разъема 57M13261 Количество:2 ЗамечанияUSE WITH S3
13 - Корпус электр. разъема 57M7752 Количество:2 ЗамечанияTo X14, X21
13 - Клемма электр. разъема N282069 Количество:49
13 - Клемма электр. разъема 57M8164
13 - Клемма электр. разъема 57M7546
13 - Гайка 57M8035 Количество:1
13 - Пробка пол. эл. разъема R78069
14 - Узел электрич. разъема F005263 Количество:3 ЗамечанияTo X15, X171, X153
14 - Клемма электр. разъема L36685
15 - Узел электрич. разъема 57M7632 Количество:1 ЗамечанияTo X37
15 - Клемма электр. разъема 57M7679 Количество:1
15 - Клемма электр. разъема 57M8165
16 - Узел электрич. разъема 57M8113 Количество:1 ЗамечанияTo X22
16 - Клемма электр. разъема 57M8260 Количество:2
16 - Клемма электр. разъема 57M8164
16 - Клемма электр. разъема 57M9525 Количество:1
16 - Гайка 57M8035 Количество:3
16 - Блок. устр. эл. разъема 57M9061 Количество:1
16 - Пробка пол. эл. разъема R78069 Количество:1
17 - Корпус электр. разъема 57M13275 Количество:1 ЗамечанияTo A15
17 - Гильза F020174 Количество:2
18 - Корпус электр. разъема AZ54533 Количество:1 ЗамечанияTo X39
18 - Клемма электр. разъема 57M8165
18 - Клемма электр. разъема 57M7546
18 - Клемма электр. разъема 57M7677 Количество:1
18 - Клемма электр. разъема 57M9526
19 - Узел электрич. разъема 57M7630 Количество:1 ЗамечанияTo X66
19 - Клемма электр. разъема 57M8165
19 - Клемма электр. разъема 57M7677
19 - Пробка пол. эл. разъема R78069
20 - Корпус электр. разъема 57M12804 Количество:1 ЗамечанияTo X100
20 - Клемма электр. разъема L36670 Количество:1
21 - Клемма электр. разъема F013883 Количество:3 ЗамечанияTo X130, XB3, XB4
21 - Клемма электр. разъема L36685
22 - Корпус электр. разъема 57M9082 Количество:1 ЗамечанияTo Fusebox XFB1
22 - Клемма электр. разъема 57M9055 Количество:5
22 - Клемма электр. разъема 57M9056 Количество:11
22 - Клемма электр. разъема 57M9057 Количество:4
22 - Клемма электр. разъема 57M9672 Количество:14
23 - Клемма электр. разъема 57M7626 Количество:1 ЗамечанияTo XC23
23 - Клемма электр. разъема 57M8134 Количество:1
23 - Клемма электр. разъема 57M8538 Количество:3
24 - Корпус электр. разъема 57M10615 Количество:1 ЗамечанияTo XH1
24 - Клемма электр. разъема 57M10331
24 - Корпус электр. разъема 57M10617
24 - Клемма электр. разъема 57M10217
24 - Клемма электр. разъема 57M10330
24 - Клемма электр. разъема 57M10514
24 - Корпус электр. разъема 57M10613 Количество:1
24 - Пробка пол. эл. разъема 57M10333
25 - Корпус электр. разъема 57M10214 Количество:1 ЗамечанияTo XH2
25 - Клемма электр. разъема 57M10331
25 - Корпус электр. разъема 57M10617
25 - Клемма электр. разъема 57M10217
25 - Клемма электр. разъема 57M10330 Количество:1
25 - Клемма электр. разъема 57M10376
25 - Клемма электр. разъема 57M10514
25 - Вспом. электр. разъем 57M10401 Количество:1
25 - Пробка пол. эл. разъема 57M10333
25 - Пробка пол. эл. разъема 57M10334
25 - Уплотнен. электр. разъема 57M11960
25 - Пробка пол. эл. разъема 57M10399 Количество:1
26 - Корпус электр. разъема 57M10329 Количество:1 ЗамечанияTo XH3
26 - Клемма электр. разъема 57M10331
26 - Корпус электр. разъема 57M10617 Количество:1
26 - Клемма электр. разъема 57M10217
26 - Клемма электр. разъема 57M10330
26 - Клемма электр. разъема 57M10376
26 - Клемма электр. разъема 57M10514
26 - Вспом. электр. разъем 57M10401 Количество:1
26 - Пробка пол. эл. разъема 57M10333
26 - Уплотнен. электр. разъема 57M11960
27 - Жгут проводов F686469 Количество:1 ЗамечанияTo XH4
28 - Корпус электр. разъема 57M13666 Количество:1 ЗамечанияTo A17
28 - Клемма электр. разъема 57M8609 Количество:12
29 - Корпус электр. разъема Z61311 Количество:2 ЗамечанияTo K1, K11, K20
29 - Клемма электр. разъема Z61303 Количество:2
29 - Клемма электр. разъема 57M11565 ЗамечанияUSE WITH K11
29 - Клемма электр. разъема 57M9491 ЗамечанияUSE WITH K1
30 - Плавкий предохранитель 57M8799 Количество:1 Замечания40A, To F91
31 - Реле F067148 Количество:2 ЗамечанияTo Radio, scale K1, Windscreen wiper, front K11, K20
32 - Реле F050016 Количество:2 ЗамечанияTo Ignition switch K9, Air conditioner K10
33 - Звуковой аварийный сигнал F005313 Количество:1 ЗамечанияTo Buzzer relay B8
34 - Узел электрич. разъема 57M7627 Количество:2 ЗамечанияTo XC21, XC28
34 - Клемма электр. разъема 57M8537
34 - Блок. устр. эл. разъема 57M8133 Количество:2
35 - Корпус электр. разъема F015336 Количество:1 ЗамечанияTo B38
35 - Клемма электр. разъема 57M11565
36 - Корпус электр. разъема 57M9792 Количество:1 ЗамечанияTo X19
36 - Клемма электр. разъема 57M9807 Количество:8
37 - Корпус электр. разъема 57M13262 Количество:1 ЗамечанияTo COM1
37 - Клемма электр. разъема 57M13272 Количество:2
38 - Клемма электр. разъема 57M7535 Количество:7 ЗамечанияTo X13, X16, X161, X174, M5B, X73, X243
38 - Узел электрич. разъема 57M7618 Количество:7
38 - Клемма электр. разъема 57M8165
39 - Клемма электр. разъема 57M11565 Количество:4 ЗамечанияTo S30, S31
39 - Вспом. электр. разъем 57M7214 Количество:4
40 - Клемма электр. разъема 57M8932 Количество:2 ЗамечанияTo P1
40 - Вспом. электр. разъем 57M7170 Количество:2
41 - Клемма электр. разъема 57M10792 Количество:6 ЗамечанияTo B29, B29B
42 - Клемма электр. разъема 57M13271 Количество:5 ЗамечанияTo S56
43 - Клемма электр. разъема 57M9416 Количество:1 ЗамечанияTo J74X
44 - Клемма электр. разъема 57M7423 Количество:1 ЗамечанияTo J74
45 - Клемма электр. разъема 57M13209 Количество:1 ЗамечанияTo F91
45 - Уплотнен. электр. разъема 57M13208 Количество:1
46 - Клемма электр. разъема 57M13667 Количество:1 ЗамечанияTo F91
46 - Уплотнен. электр. разъема 57M13668 Количество:1
47 - Плавкий предохранитель 57M7688 Количество:8 Замечания5 A
47 - Плавкий предохранитель 57M8638 Количество:8 Замечания7,5 A
47 - Плавкий предохранитель 57M7689 Количество:2 Замечания10 A
47 - Плавкий предохранитель 57M7690 Количество:1 Замечания15 A


Wiring Harness, Fixed Cab - ST793640( Жгут проводов, фиксированное такси - ST793640 )


Wiring Harness, Fixed Cab - ST793640 248.jpg


1 - Фланцевая гайка 14M7601 Количество:2 ЗамечанияM8
2 - Винт 19M9446 Количество:2 ЗамечанияM8 X 12
3 - Винт 19M9567 Количество:1 ЗамечанияM8 X 16
4 - Винт 19M9568 Количество:1 ЗамечанияM8 X 20
5 - Вспом. электр. разъем 57M8736 Количество:2
6 - Жгут проводов F636724 Количество:1 ЗамечанияКомпоненты на отдельной стр.
7 - Жгут проводов F656463 Количество:1 ЗамечанияКомпоненты на отдельной стр.
8 - Жгут проводов F679112 Количество:1 ЗамечанияКомпоненты на отдельной стр.
9 - Жгут проводов F686668 Количество:1 ЗамечанияSUB FOR F683437; COMPONENTS ON SEPARATE PAGE


Wiring Harness Components, Meca Cab Cable - ST858534( Жгут проводов компонентов, кабины Мека кабель - ST858534 )


Wiring Harness Components, Meca Cab Cable - ST858534 249.jpg


1 - Жгут проводов F686668 Количество:1
2 - Клемма электр. разъема 57M7542 Количество:31 ЗамечанияX21
3 - Клемма электр. разъема 57M7541 Количество:26 ЗамечанияXF7
3 - Стопорная шайба 57M7765 Количество:1
3 - Гайка 57M8035 Количество:1
3 - Пробка пол. эл. разъема R78069 Количество:5
4 - Вспом. электр. разъем 57M8704 Количество:1


Wiring Harness Components, CAN FFC to Cab - ST793726( Жгут проводов компонентов, может ФФК в CAB - ST793726 )


Wiring Harness Components, CAN FFC to Cab - ST793726 250.jpg


1 - Жгут проводов F679112 Количество:1
2 - Блок. устр. эл. разъема 57M8133 Количество:1
3 - Клемма электр. разъема 57M8134 Количество:1
4 - Клемма электр. разъема 57M8538 Количество:3
5 - Клемма электр. разъема 57M8261 Количество:3 ЗамечанияSUB FOR F055148
6 - Узел электрич. разъема F059788 Количество:1
7 - Кабель F059789 Количество:1


Wiring Harness Components, Main Fuse - ST793646( Жгут проводов компонентов, главный предохранитель - ST793646 )


Wiring Harness Components, Main Fuse - ST793646 251.jpg


1 - Жгут проводов F656463 Количество:1
2 - Клемма электр. разъема F040311 Количество:1
3 - Клемма электр. разъема F043275 Количество:1
4 - Ограждение F033387 Количество:1


Wiring Harness Components, Cab Ground - ST793643( Жгут проводов компонентов, кабины на Первом ST793643 )


Wiring Harness Components, Cab Ground - ST793643 252.jpg


1 - Жгут проводов F636724 Количество:1
2 - Клемма электр. разъема F043275 Количество:1
3 - Клемма электр. разъема F040311 Количество:1


Wiring Harness Components, Service Light, Cab - ST784914( Жгут проводов компоненты, легким обслуживанием, такси - ST784914 )


Wiring Harness Components, Service Light, Cab - ST784914 253.jpg


1 - Жгут проводов F678343 Количество:1
2 - Корпус электр. разъема 57M9512 Количество:1 ЗамечанияXF20
2 - Гайка 57M8035 Количество:1
2 - Стопорная шайба 57M7765 Количество:1
2 - Клемма электр. разъема N282068 Количество:2
2 - Пробка пол. эл. разъема R78069 Количество:29
2 - Вспом. электр. разъем 57M8704 Количество:1
2 - Вспом. электр. разъем 57M10098 Количество:1
3 - Клемма электр. разъема 57M7041 Количество:2 ЗамечанияE38.1


Wiring Harness Components, Cab Roof - ST891232( Жгут проводов компонентов, кабина крыши - ST891232 )


Wiring Harness Components, Cab Roof - ST891232 254.jpg


1 - Корпус электр. разъема 57M10116 Количество:1 ЗамечанияTo Heat Timer
1 - Вспом. электр. разъем 57M10117 Количество:1
1 - Клемма электр. разъема 57M8740 Количество:7
2 - Клемма электр. разъема 57M7044 Количество:4 ЗамечанияTo Door Switch
2 - Клемма электр. разъема 57M13584 Количество:4
3 - Корпус электр. разъема 57M8639 Количество:14 ЗамечанияTo Work Light, E40, E41, E42, E43, E44, E45, E46, E47, E48, E49, E50, E51, E62, E63
3 - Блок. устр. эл. разъема 57M8022 Количество:14
3 - Клемма электр. разъема 57M9526 Количество:28
4 - Клемма электр. разъема 57M8728 Количество:4 ЗамечанияTo Cap. light
5 - Корпус электр. разъема 57M8398 Количество:1 ЗамечанияК радиоприемнику
5 - Клемма электр. разъема 57M8740 Количество:3
6 - Корпус электр. разъема 57M8397 Количество:1 ЗамечанияTo Radio speaker
6 - Клемма электр. разъема 57M8740 Количество:4
7 - Клемма электр. разъема 57M13257 Количество:2 ЗамечанияTo speaker, B40+, B41+
8 - Клемма электр. разъема 57M13258 Количество:2 ЗамечанияTo speaker, B40–, B41–
9 - Корпус электр. разъема 57M7751 Количество:1 ЗамечанияTo Connector X14
9 - Клемма электр. разъема 57M8165 Количество:23
9 - Пробка пол. эл. разъема R78069 Количество:8
10 - Узел электрич. разъема F005265 Количество:2 ЗамечанияTo Connector XB3, XB4
10 - Клемма электр. разъема L36670 Количество:14
11 - Клемма электр. разъема 57M9444 Количество:4 ЗамечанияTo GND2
12 - Клемма электр. разъема 57M13256 Количество:2 ЗамечанияTo Cen. alarm light
13 - Клемма электр. разъема 57M7535 Количество:3 ЗамечанияTo Wipert LH M5L, Wiper Front M5F, Wiper LR M5R
13 - Узел электрич. разъема 57M7618 Количество:3
13 - Клемма электр. разъема 57M7546 Количество:12
14 - Клемма электр. разъема 57M7995 Количество:1 ЗамечанияTo Antenna
15 - Жгут проводов F688204 Количество:1


Joystick, Left, Basic NaviScale - ST775737( Джойстик, слева, основным NaviScale - ST775737 )


Joystick, Left, Basic  NaviScale - ST775737 255.jpg


1 - Подлокотник F677292 Количество:1 Замечания(Basic Armrest)
1 - Подлокотник F677301 Количество:1 Замечания(Navi / Scale Armrest)
2 - Винт 19M9477 Количество:9 ЗамечанияM5 X 10
3 - Винт 19M9724 Количество:6 ЗамечанияM6 X 16
4 - Винт 21M7537 Количество:3 ЗамечанияM3 X 6
5 - Шайба 24M7502 Количество:6 Замечания5.300 X 10 X 1 mm
6 - Шайба 24M7503 Количество:2 Замечания5.300 X 15 X 1 mm
7 - Шайба 24M7505 Количество:2 Замечания6.600 X 22 X 2 mm
8 - Пружинный шплинт 34M7308 Количество:2 Замечания4 X 10 mm
9 - Пружинный шплинт 34M7309 Количество:1 Замечания4 X 8 mm
10 - Винт F030763 Количество:2
11 - Рычаг переключения F054607 Количество:2
12 - Распорная втулка F072662 Количество:7
13 - База F073381 Количество:1
14 - Трак F613877 Количество:1
15 - Штифт F639217 Количество:1
16 - Печатная плата F677293 Количество:1
17 - Печатная плата F639500 Количество:1
18 - Крышка F642904 Количество:1
19 - Нажимная кнопка F657915 Количество:1 Замечания(Basic Armrest)
19 - Нажимная кнопка F676319 Количество:1 Замечания(Navi / Scale Armrest)
20 - Нажимная кнопка F647708 Количество:1
21 - Панель F642915 Количество:1
22 - Панель F677295 Количество:1
23 - Панель F642917 Количество:1
24 - Карман F655040 Количество:1
25 - Рычаг переключения F643146 Количество:1
25 - Ручка F683382 Количество:1
26 - Рычаг переключения F643148 Количество:1
27 - Подушка F673565 Количество:1
28 - Кронштейн F643176 Количество:1
29 - Печатная плата F677296 Количество:1
30 - Жгут проводов F661280 Количество:1
31 - Жгут проводов F648047 Количество:1
32 - Жгут проводов F648048 Количество:1
33 - Жгут проводов F648050 Количество:1
34 - Жгут проводов F648109 Количество:1
35 - Подшипник с корпусом F651163 Количество:1
36 - Подшипник с корпусом F651164 Количество:1
37 - Подшипник F052588 Количество:2 ЗамечанияВЫПУСК ПРЕКРАЩЕН
38 - Кронштейн F602147 Количество:1 ЗамечанияВЫПУСК ПРЕКРАЩЕН
39 - Крышка подшипника F052599 Количество:1 ЗамечанияВЫПУСК ПРЕКРАЩЕН
40 - Щиток F654915 Количество:1
41 - Кожух F070977 Количество:1
43 - Гайка 14M7621 Количество:4 ЗамечанияM5
44 - Фланцевая гайка 14M7633 Количество:1 ЗамечанияM5
45 - Стопорная шайба F015990 Количество:4


Joystick, Right, Basic NaviScale - ST775740( Джойстик, правда, основной NaviScale - ST775740 )


Joystick, Right, Basic  NaviScale - ST775740 256.jpg


1 - Подлокотник F677290 Количество:1 Замечания(Basic Armrest)
1 - Подлокотник F677299 Количество:1 Замечания(Navi / Scale Armrest)
2 - Винт 19M9477 Количество:9 ЗамечанияM5 X 10
3 - Винт 19M9724 Количество:6 ЗамечанияM6 X 16
4 - Винт 21M7537 Количество:7 ЗамечанияM3 X 6
5 - Шайба 24M7502 Количество:6 Замечания5.300 X 10 X 1 mm
6 - Шайба 24M7503 Количество:2 Замечания5.300 X 15 X 1 mm
7 - Шайба 24M7505 Количество:2 Замечания6.600 X 22 X 2 mm
8 - Пружинный шплинт 34M7308 Количество:2 Замечания4 X 10 mm
9 - Пружинный шплинт 34M7309 Количество:1 Замечания4 X 8 mm
10 - Винт F030763 Количество:2
11 - Рычаг переключения F054607 Количество:2
12 - Распорная втулка F072662 Количество:7
13 - База F073381 Количество:1
14 - Трак F613877 Количество:1
15 - Штифт F639217 Количество:1
16 - Печатная плата F677288 Количество:1
17 - Печатная плата F639503 Количество:1
18 - Печатная плата F639509 Количество:1
19 - Панель F702157 Количество:1 ЗамечанияSUB FOR F642898
20 - Панель F677297 Количество:1
21 - Панель F642900 Количество:1
22 - Панель F642901 Количество:1
23 - Панель F642902 Количество:1
24 - Крышка F642904 Количество:1
25 - Карман F655041 Количество:1
26 - Нажимная кнопка F676316 Количество:1 Замечания(Basic Armrest)
26 - Нажимная кнопка F676320 Количество:1 Замечания(Navi / Scale Armrest)
27 - Нажимная кнопка F647706 Количество:1
28 - Нажимная кнопка F657913 Количество:1 ЗамечанияSUB FOR F642912
29 - Рычаг переключения F643147 Количество:1
30 - Рычаг переключения F643148 Количество:1
31 - Подушка F673564 Количество:1
32 - Кронштейн F643172 Количество:1
33 - Печатная плата F644365 Количество:1
34 - Переключатель F644953 Количество:1
35 - Жгут проводов F648047 Количество:1
36 - Жгут проводов F648048 Количество:1
37 - Жгут проводов F648050 Количество:1
38 - Жгут проводов F648109 Количество:2
39 - Подшипник с корпусом F651163 Количество:1
40 - Подшипник с корпусом F651164 Количество:1
41 - Подшипник F052588 Количество:2 ЗамечанияВЫПУСК ПРЕКРАЩЕН
42 - Кронштейн F602147 Количество:1 ЗамечанияВЫПУСК ПРЕКРАЩЕН
43 - Крышка подшипника F052599 Количество:1 ЗамечанияВЫПУСК ПРЕКРАЩЕН
44 - Щиток F654915 Количество:1
45 - Кожух F070977 Количество:1
47 - Гайка 14M7621 Количество:6 ЗамечанияM5
48 - Фланцевая гайка 14M7633 Количество:1 ЗамечанияM5
49 - Стопорная шайба F015990 Количество:4


Track Ball Mouse - ST943063( Трекбол мышь - ST943063 )


Track Ball Mouse - ST943063 257.jpg


1 - Стопорная гайка 14M7666 Количество:2 ЗамечанияM5
2 - Винт 19M9477 Количество:2 ЗамечанияM5 X 10
3 - Пластина F704609 Количество:1
4 - Компьютерные комплектующие F704681 Количество:1
5 - Полоса F705433 Количество:2
6 - Полоса F705434 Количество:2
7 - Полоса F705435 Количество:5


Switches - ST791874( Переключатели - ST791874 )


Switches - ST791874 258.jpg


1 - Панель F681627 Количество:1
2 - Переключатель F643023 Количество:1 ЗамечанияStairs
3 - Переключатель F643024 Количество:1 ЗамечанияПотолочный светильник
4 - Переключатель F643025 Количество:1 ЗамечанияСтояночный тормоз
5 - Индикатор F643032 Количество:1 ЗамечанияGlow / Vacuum Pump
6 - Выходное гнездо F124371 Количество:2
7 - Переключатель F643028 Количество:1 ЗамечанияCentral Lubrication
8 - Электрозажигалка F014869 Количество:1
9 - Поворотный переключатель AH202513 Количество:1 ЗамечанияMain Switch
10 - Метка L200085 Количество:1
11 - Переключатель F681630 Количество:1 ЗамечанияEmergency Stop
12 - Клемма электр. разъема F681631 Количество:1
13 - Клемма электр. разъема F681632 Количество:2
14 - Заглушка F649113 Количество:2 ЗамечанияMounting Panel
15 - Винт F681376 Количество:10
16 - Зажимная скоба F681468 Количество:6
17 - Переключатель F643026 Количество:1 ЗамечанияАккумуляторная Батарея
18 - Метка F681634 Количество:1
19 - Метка L200086 Количество:1 Замечания12 V
20 - Метка L200087 Количество:1 Замечания24 V
22 - Гайка R115974 Количество:1
23 - Кронштейн F681525 Количество:1
24 - Кронштейн F681526 Количество:1
25 - Кронштейн F681527 Количество:1
26 - Переключатель F643086 Количество:1 ЗамечанияSUB FOR F071212
27 - Шайба 24M7117 Количество:2 Замечания4.300 X 9 X 0.800 mm
28 - Винт 21M7541 Количество:2 ЗамечанияM4 X 25
29 - Индикаторная лампа F683350 Количество:1
30 - Счетчик рабочих часов F038267 Количество:1
31 - Преобразователь F059065 Количество:2
32 - Электрон. блок управления F687448 Количество:1 ЗамечанияMECA UCF, SUB FOR F074742
33 - Винт с головкой 19M9684 Количество:8 ЗамечанияM8 X 30
34 - Шайба 24M7509 Количество:8 Замечания8.400 X 16 X 1.600 mm
35 - Стопорная гайка 14M7166 Количество:8 ЗамечанияM8
36 - Стопорная гайка 14M7265 Количество:4 ЗамечанияM5
37 - Метка F684152 Количество:1 ЗамечанияРасположение плавких предохранителей
38 - Кнопка AT195302 Количество:1


Wiring Harness Components, CommandCenter™, Virtual Terminal Controller - ST792766( Жгут проводов компоненты, дисплей CommandCenter?, виртуальный терминал контроллер - ST792766 )


Wiring Harness Components, CommandCenter™, Virtual Terminal Controller - ST792766 259.jpg


1 - Жгут проводов F683341 Количество:1 ЗамечанияDTI Display, Virtual Terminal Controller
2 - Корпус электр. разъема 57M8735 Количество:1 ЗамечанияXC8, CAN
2 - Клемма электр. разъема 57M8134 Количество:1
2 - Клемма электр. разъема 57M8538 Количество:3
3 - Узел электрич. разъема AZ50832 Количество:1 ЗамечанияX174, Power
3 - Блок. устр. эл. разъема 57M7619 Количество:1
3 - Клемма электр. разъема 57M8164 Количество:3
3 - Пробка пол. эл. разъема R78069 Количество:1
4 - Корпус электр. разъема 57M10523 Количество:1 ЗамечанияX241, Camera
4 - Клемма электр. разъема 57M8165 Количество:2
4 - Узел электрич. разъема 57M7620 Количество:1
5 - Корпус электр. разъема 57M8637 Количество:1 ЗамечанияXC29, CAN 2
5 - Блок. устр. эл. разъема 57M8221 Количество:1
5 - Клемма электр. разъема 57M8537 Количество:1
5 - Пробка пол. эл. разъема R78069 Количество:1
6 - Корпус электр. разъема 57M8637 Количество:1 ЗамечанияXC38B, CAN Terminator
6 - Блок. устр. эл. разъема 57M8221 Количество:1
6 - Клемма электр. разъема 57M8537 Количество:1
7 - Резистор F677605 Количество:1 ЗамечанияEnd Resistor / Terminator
8 - Корпус электр. разъема 57M7262 Количество:1 ЗамечанияDT1, Command Center
8 - Уплотнен. электр. разъема 57M7493 Количество:7
8 - Клемма электр. разъема R104846 Количество:7
8 - Уплотнен. электр. разъема 57M7259 Количество:3
8 - Блок. устр. эл. разъема 57M7281 Количество:1
9 - Корпус электр. разъема 57M10612 Количество:1 ЗамечанияXV1, VTC
9 - Пробка пол. эл. разъема 57M10333
9 - Пробка пол. эл. разъема 57M10334
9 - Корпус электр. разъема 57M10604 Количество:1
10 - Корпус электр. разъема 57M10615 Количество:1 ЗамечанияXV2, VTC
10 - Корпус электр. разъема 57M10613 Количество:1
10 - Клемма электр. разъема 57M10330 Количество:6
10 - Клемма электр. разъема 57M10331 Количество:7
10 - Пробка пол. эл. разъема 57M10333
10 - Пробка пол. эл. разъема 57M10334
11 - Корпус электр. разъема 57M10606 Количество:1 ЗамечанияXV3, VTC
11 - Пробка пол. эл. разъема 57M10333
11 - Пробка пол. эл. разъема 57M10334
11 - Корпус электр. разъема 57M10612 Количество:1
11 - Корпус электр. разъема 57M10604 Количество:1
11 - Клемма электр. разъема 57M10330 Количество:1
12 - Обвязной хомут Z36392 Количество:2


Wiring Harness Components, Camera Adapter, XM PC - ST793062( Жгут проводов компонентов, адаптер для камеры, хм ПК - ST793062 )


Wiring Harness Components, Camera Adapter, XM PC - ST793062 260.jpg


1 - Жгут проводов F681930 Количество:1
2 - Корпус электр. разъема 57M9035 Количество:1
2 - Клемма электр. разъема 57M8164
2 - Блок. устр. эл. разъема 57M7619 Количество:1
2 - Пробка пол. эл. разъема R78069 Количество:1
3 - Узел электрич. разъема AZ50831 Количество:1
3 - Клемма электр. разъема 57M8164
3 - Блок. устр. эл. разъема 57M7621 Количество:1
4 - Жгут проводов F064857 Количество:2


Wiring Harness Components, Camera Adapter, XL PC - ST793073( Жгут проводов компонентов, адаптер для камеры, ХL ПК - ST793073 )


Wiring Harness Components, Camera Adapter, XL PC - ST793073 261.jpg


1 - Жгут проводов F681930 Количество:1
2 - Жгут проводов F064857 Количество:2
3 - Клемма электр. разъема 57M8164 Количество:5
3 - Блок. устр. эл. разъема 57M7619 Количество:1
5 - Узел электрич. разъема AZ50831 Количество:1
6 - Блок. устр. эл. разъема 57M7621 Количество:1
7 - Пробка пол. эл. разъема R78069 Количество:1


Wiring Harness, SID2 Display - ST793534( Жгут проводов, SID2 дисплей - ST793534 )


Wiring Harness, SID2 Display - ST793534 262.jpg


1 - Жгут проводов F683327 Количество:1 ЗамечанияSID2 Display Harness
2 - Корпус электр. разъема 57M8606 Количество:1 ЗамечанияX240SID2
2 - Клемма электр. разъема 57M10755 Количество:7
2 - Вспом. электр. разъем 57M9043 Количество:19
3 - Корпус электр. разъема 57M8735 Количество:1 ЗамечанияXC30CAN
3 - Клемма электр. разъема 57M8538 Количество:2
3 - Клемма электр. разъема 57M8134 Количество:1
3 - Пробка пол. эл. разъема R78069
4 - Узел электрич. разъема AZ50832 Количество:1 ЗамечанияX243SID2
4 - Клемма электр. разъема 57M8164 Количество:3
4 - Блок. устр. эл. разъема 57M7619 Количество:1
4 - Пробка пол. эл. разъема R78069
5 - Корпус электр. разъема 57M10523 Количество:1 ЗамечанияX222Video
5 - Клемма электр. разъема 57M8165 Количество:2
5 - Узел электрич. разъема 57M7620 Количество:1


Wiring Harness, SID2 CAN - ST793539( Жгут проводов, SID2 можете - ST793539 )


Wiring Harness, SID2 CAN - ST793539 263.jpg


1 - Жгут проводов F683328 Количество:1
2 - Корпус электр. разъема 57M8637 Количество:2 ЗамечанияCAN, XC30, XC8A
2 - Клемма электр. разъема 57M8537 Количество:6
2 - Блок. устр. эл. разъема 57M8221 Количество:2
3 - Корпус электр. разъема 57M8735 Количество:1 ЗамечанияCAN, XC8
3 - Клемма электр. разъема 57M8538 Количество:3
3 - Клемма электр. разъема 57M8134 Количество:1


Wiring Harness, Seat - ST793279( Жгут проводов, сиденья - ST793279 )


Wiring Harness, Seat - ST793279 264.jpg


1 - Жгут проводов F683132 Количество:1 ЗамечанияNLA; ORDER F699076
1 - Жгут проводов F699076 Количество:1
2 - Жгут проводов F699077 Количество:1 ЗамечанияSUB FOR F679429; COMPONENTS ON SEPARATE PAGE
3 - Жгут проводов F679430 Количество:1 ЗамечанияКомпоненты на отдельной стр.
4 - Жгут проводов F699078 Количество:1 ЗамечанияSUB FOR F679433
5 - Жгут проводов F680489 Количество:1 ЗамечанияКомпоненты на отдельной стр.
6 - Жгут проводов F683133 Количество:1 ЗамечанияКомпоненты на отдельной стр.


Wiring Harness Components, Secondary Steering Control (SSC) - ST793292( Жгут проводов компонентов, вторичный рулевого управления (ГКС) - ST793292 )


Wiring Harness Components, Secondary Steering Control (SSC) - ST793292 265.jpg


1 - Жгут проводов F699077 Количество:1 ЗамечанияSecondary Steering Control (SSC), SUB FOR F679429
2 - Корпус электр. разъема 57M10868 Количество:1 ЗамечанияX37
2 - Клемма электр. разъема 57M7680 Количество:1
2 - Клемма электр. разъема 57M8164 Количество:8


Wiring Harness Components, Seat Ground - ST793293( Жгут проводов компонентов, цокольный сиденья - ST793293 )


Wiring Harness Components, Seat Ground - ST793293 266.jpg


1 - Жгут проводов F679430 Количество:1 ЗамечанияSeat Ground
2 - Клемма электр. разъема 57M11434 Количество:1
3 - Клемма электр. разъема F038440 Количество:2


Wiring Harness Components, Seat CAN-bus - ST793298( Жгут проводов компонентов, сидений может-автобус - ST793298 )


Wiring Harness Components, Seat CAN-bus - ST793298 267.jpg


1 - Жгут проводов F680489 Количество:1 ЗамечанияSeat CAN-bus
2 - Жгут проводов F680485 Количество:1 ЗамечанияX216
3 - Узел электрич. разъема F011332 Количество:1 ЗамечанияX45
4 - Корпус электр. разъема 57M8657 Количество:1 ЗамечанияXC43
4 - Клемма электр. разъема 57M8537 Количество:3
4 - Блок. устр. эл. разъема 57M8133 Количество:1
5 - Корпус электр. разъема 57M8657 Количество:1 ЗамечанияXC42
5 - Клемма электр. разъема 57M8537 Количество:3
5 - Блок. устр. эл. разъема 57M8133 Количество:1
6 - Жгут проводов F680485 Количество:1 ЗамечанияX217


Wiring Harness Components, Seat Power - ST793319( Жгут проводов компоненты, электрическое сидение - ST793319 )


Wiring Harness Components, Seat Power - ST793319 268.jpg


1 - Жгут проводов F683133 Количество:1 ЗамечанияSeat Power
2 - Узел электрич. разъема 57M7628 Количество:1 ЗамечанияX16
2 - Блок. устр. эл. разъема 57M7619 Количество:1
2 - Клемма электр. разъема 57M9525 Количество:4
3 - Узел электрич. разъема F011415 Количество:1 ЗамечанияX40
3 - Клемма электр. разъема L36685 Количество:2
4 - Узел электрич. разъема F011332 Количество:1 ЗамечанияX48
4 - Клемма электр. разъема L36670 Количество:2


Wiring Harness Components, Seat Brake - ST793325( Жгут проводов компоненты, тормоза, сиденья - ST793325 )


Wiring Harness Components, Seat Brake - ST793325 269.jpg


1 - Жгут проводов F679436 Количество:1 ЗамечанияNLA; ORDER F700676
1 - Жгут проводов F700676 Количество:1
2 - Корпус электр. разъема 57M8739 Количество:1 ЗамечанияX39
2 - Клемма электр. разъема 57M7678 Количество:1
2 - Клемма электр. разъема 57M10519 Количество:6
3 - Узел электрич. разъема F011415 Количество:1 ЗамечанияS51
3 - Клемма электр. разъема L36685 Количество:2
4 - Корпус электр. разъема 57M8761 Количество:1 ЗамечанияX81
4 - Клемма электр. разъема F046395 Количество:4


Wiring Harness, CAN Cable - ST750746( Жгут проводов, кабель - ST750746 )


Wiring Harness, CAN Cable - ST750746 270.jpg


1 - Жгут проводов F664386 Количество:1
2 - Узел электрич. разъема AZ63109 Количество:4
3 - Клемма электр. разъема 57M8537 Количество:12
4 - Блок. устр. эл. разъема 57M8133 Количество:4
5 - Корпус электр. разъема 57M7919 Количество:1
6 - Клемма электр. разъема 57M8538 Количество:3
7 - Клемма электр. разъема 57M8164 Количество:2
8 - Узел электрич. разъема F011332 Количество:1
9 - Клемма электр. разъема L36670 Количество:2
10 - Пробка пол. эл. разъема R78069 Количество:4
11 - Обвязной хомут F017115 Количество:1
12 - Жгут проводов F649175 Количество:1
13 - Клемма электр. разъема 57M7626 Количество:1
14 - Клемма электр. разъема 57M8262 Количество:3
15 - Клемма электр. разъема 57M8134 Количество:1
16 - Обвязной хомут F017115 Количество:4
17 - Узел электрич. разъема 57M7627 Количество:1
18 - Блок. устр. эл. разъема 57M8133 Количество:1
19 - Гнездо F055147 Количество:3
20 - Корпус электр. разъема T210282 Количество:1
21 - Клемма электр. разъема 57M9491 Количество:6
22 - Жгут проводов F647465 Количество:1
23 - Узел электрич. разъема F056930 Количество:1
24 - Клемма электр. разъема 57M8538 Количество:3
25 - Клемма электр. разъема 57M7676 Количество:1
26 - Узел электрич. разъема F056929 Количество:1
27 - Блок. устр. эл. разъема 57M8133 Количество:1
28 - Клемма электр. разъема 57M8537 Количество:3
29 - Обвязной хомут F005333 Количество:2
30 - Резистор F663399 Количество:1 ЗамечанияSUB FOR F649824


Cables, Battery - ST776028( Кабели, батареи - ST776028 )


Cables, Battery - ST776028 271.jpg


1 - Винт 19M10358 Количество:6 ЗамечанияM10 X 16
2 - Винт 19M9568 Количество:1 ЗамечанияM8 X 20
3 - Шланговый зажим AT124557 Количество:6 ЗамечанияSUB FOR F004420, F004422
4 - Кабель аккумулятора F046198 Количество:1
ЗамечанияMain Switch - Starter, COMPONENTS ON SEPARATE PAGE
5 - Жгут проводов F671933 Количество:1
ЗамечанияBattery (-) - Ground, COMPONENTS ON SEPARATE PAGE
6 - Кабель аккумулятора F671931 Количество:1
ЗамечанияBattery - Battery, COMPONENTS ON SEPARATE PAGE, SUB FOR F671934
7 - Жгут проводов F672602 Количество:1
ЗамечанияMain Switch - Battery (+), COMPONENTS ON SEPARATE PAGE


Battery Link Wiring Harness - ST841311( Ссылка батареи жгут проводов - ST841311 )


Battery Link Wiring Harness - ST841311 272.jpg


1 - Кабель аккумулятора F671931 Количество:1
2 - Скоба F058023 Количество:1 ЗамечанияBattery +
3 - Скоба F058022 Количество:1
ЗамечанияBattery -
4 - Крышка ....... Количество:1 ЗамечанияCable, Red
5 - Крышка ....... Количество:1 ЗамечанияCable, Black


Battery - Main Switch Wiring Harness - ST808755( Батарея - главный выключатель жгут проводов - ST808755 )


Battery - Main Switch Wiring Harness - ST808755 273.jpg


1 - Жгут проводов F672602 Количество:1
2 - Клемма электр. разъема F043276 Количество:1
3 - Клемма электр. разъема F058023 Количество:1
4 - Кожух F013919 Количество:1
5 - Крышка F685577 Количество:1


Main Switch to Starter, Battery - ST841293( Главный выключатель стартера, аккумулятор - ST841293 )


Main Switch to Starter, Battery - ST841293 274.jpg


1 - Кабель аккумулятора F046198 Количество:1
2 - Башмак ....... Количество:1 ЗамечанияCable Shoe
3 - Кожух F013919 Количество:2
4 - Клемма электр. разъема F043276 Количество:1


Wiring Harness, Battery Negative to Ground - ST793422( Жгут проводов, батареи отрицательный на массу - ST793422 )


Wiring Harness, Battery Negative to Ground - ST793422 275.jpg


1 - Жгут проводов F671933 Количество:1 ЗамечанияBattery Negative to Ground
2 - Клемма электр. разъема F043276 Количество:1
3 - Скоба F058022 Количество:1
4 - Крышка ....... Количество:1 ЗамечанияBattery Clamp Cover
5 - Винт ....... Количество:1
6 - Гайка ....... Количество:1


Wiring Harness Components, Sensor, Fire Suppression System, 1 m (3.3 ft) - ST770046( Жгут проводов компоненты, датчик, система пожаротушения, 1 м (3.3 фута) - ST770046 )


Wiring Harness Components, Sensor, Fire Suppression System, 1 m (3.3 ft) - ST770046 276.jpg


1 - Жгут проводов F634264 Количество:1 ЗамечанияLGTH = 1000 mm
2 - Вспом. электр. разъем F030815 Количество:2
3 - Клемма электр. разъема R77464 Количество:6
4 - Клемма электр. разъема F048406 Количество:1
5 - Клемма электр. разъема Z44401 Количество:3


Wiring Harness Components, Sensor, Fire Suppression System, 1.3 m (4.3 ft) - ST777526( Жгут проводов компоненты, датчик, система пожаротушения, 1,3 м (4,3 м) - ST777526 )


Wiring Harness Components, Sensor, Fire Suppression System, 1.3 m (4.3 ft) - ST777526 277.jpg


1 - Жгут проводов F603727 Количество:1 ЗамечанияДЛИНА = 1300 mm
2 - Вспом. электр. разъем F030815 Количество:2
3 - Клемма электр. разъема R77464 Количество:6


Wiring Harness Components, Power Supply, Fire Suppression System - ST770055( Жгут проводов компоненты, энергоснабжение, система пожаротушения - ST770055 )


Wiring Harness Components, Power Supply, Fire Suppression System - ST770055 278.jpg


1 - Жгут проводов F651124 Количество:1
2 - Кабель F059789 Количество:1
3 - Клемма электр. разъема 57M7676 Количество:1
4 - Клемма электр. разъема 57M7541 Количество:3


Wiring Harness Components, Sensor, Fire Suppression System, 1.6 m (5.2 ft) - ST770097( Жгут проводов компоненты, датчик, система пожаротушения, 1,6 м (5,2 фута) - ST770097 )


Wiring Harness Components, Sensor, Fire Suppression System, 1.6 m (5.2 ft) - ST770097 279.jpg


1 - Жгут проводов F652466 Количество:1 ЗамечанияLGTH = 1600 mm
2 - Вспом. электр. разъем F030815 Количество:2
3 - Клемма электр. разъема R77464 Количество:6


Wiring Harness Components, Sensor, Fire Suppression System, 1.85 m (6.1 ft) - ST770102( Жгут проводов компоненты, датчик, система пожаротушения, 1,85 м (6,1 футов) - ST770102 )


Wiring Harness Components, Sensor, Fire Suppression System, 1.85 m (6.1 ft) - ST770102 280.jpg


1 - Жгут проводов F652467 Количество:1 ЗамечанияLGTH = 1850 mm
2 - Вспом. электр. разъем F030815 Количество:2
3 - Клемма электр. разъема R77464 Количество:6


Wiring Harness Components, Nitrogen Cartridge Launch, Fire Suppression System - ST770086( Жгут проводов компонентов, запуск азота картридж, система пожаротушения - ST770086 )


Wiring Harness Components, Nitrogen Cartridge Launch, Fire Suppression System - ST770086 281.jpg


1 - Жгут проводов F653118 Количество:1
2 - Клемма электр. разъема 57M7041 Количество:2
3 - Клемма электр. разъема R77464 Количество:2


Wiring Harness Components, Alarm, Fire Suppression System - ST770091( Жгут проводов компонентов, сигнализация, система пожаротушения - ST770091 )


Wiring Harness Components, Alarm, Fire Suppression System - ST770091 282.jpg


1 - Жгут проводов F655991 Количество:1
2 - Клемма электр. разъема 57M7041 Количество:2
3 - Клемма электр. разъема R77464 Количество:2


ALS Wiring Harnesses - ST771634( Жгуты проводов АЛС - ST771634 )


ALS Wiring Harnesses - ST771634 283.jpg


1 - Электрон. блок управления F672517 Количество:1 ЗамечанияALS MODULE
2 - Жгут проводов F662328 Количество:1 ЗамечанияCan Cable; COMPONENTS ON SEPARATE PAGE
3 - Жгут проводов F651074 Количество:1 ЗамечанияPower Cable; COMPONENTS ON SEPARATE PAGE
4 - Жгут проводов F649945 Количество:1 ЗамечанияКомпоненты на отдельной стр.
6 - Жгут проводов F652326 Количество:1 ЗамечанияCable to Inductive Sensors; COMPONENTS ON SEPARATE PAGE
7 - Датчик F065516 Количество:4
8 - Жгут проводов F652359 Количество:1 ЗамечанияSensor Cable; COMPONENTS ON SEPARATE PAGE
9 - Узел электрич. разъема 57M7633 Количество:1
10 - Блок. устр. эл. разъема 57M7682 Количество:1


Wiring Harness Components, ALS - ST152457( Жгут проводов компонентов, АЛС - ST152457 )


Wiring Harness Components, ALS - ST152457 284.jpg


1 - Жгут проводов F662328 Количество:1
2 - Жгут проводов F651074 Количество:1
3 - Резистор F649911 Количество:1
4 - Жгут проводов F649945 Количество:1
5 - Жгут проводов F652359 Количество:1
6 - Жгут проводов F652326 Количество:1
7 - Клемма электр. разъема 57M7626 Количество:1
8 - Клемма электр. разъема 57M8134 Количество:1
9 - Узел электрич. разъема F059788 Количество:2 ЗамечанияSUB FOR 57M7627
10 - Блок. устр. эл. разъема 57M8133 Количество:2
11 - Клемма электр. разъема R78066 Количество:1
12 - Клемма электр. разъема R78065 Количество:2
13 - Клемма электр. разъема 57M8263 Количество:4
14 - Клемма электр. разъема 57M8264 Количество:2
15 - Узел электрич. разъема 57M7633 Количество:1
16 - Блок. устр. эл. разъема 57M7682 Количество:1
17 - Корпус электр. разъема 57M7534 Количество:1
18 - Узел электрич. разъема 57M7620 Количество:1
19 - Клемма электр. разъема 57M7535 Количество:1
20 - Узел электрич. разъема 57M7618 Количество:1
21 - Узел электрич. разъема 57M7630 Количество:1
22 - Клемма электр. разъема 57M7677 Количество:1
23 - Клемма электр. разъема 57M7541 Количество:12
24 - Клемма электр. разъема 57M7542 Количество:12
25 - Узел электрич. разъема 57M7628 Количество:1
26 - Блок. устр. эл. разъема 57M7619 Количество:1
27 - Клемма электр. разъема R78066 Количество:2
28 - Резистор ....... Количество:1
29 - Пробка пол. эл. разъема R78069 Количество:2
30 - Узел электрич. разъема ....... Количество:1
31 - Узел электрич. разъема ....... Количество:1
32 - Узел электрич. разъема ....... Количество:1
33 - Крышка ....... Количество:2
34 - Крышка ....... Количество:1
35 - Гнездо ....... Количество:32
36 - Гнездо ....... Количество:11
37 - Корпус электр. разъема F053703 Количество:1
38 - Узел электрич. разъема 57M7618 Количество:1
39 - Клемма электр. разъема 57M7626 Количество:1
40 - Клемма электр. разъема 57M7676 Количество:1
41 - Узел электрич. разъема 57M7634 Количество:1
42 - Клемма электр. разъема 57M7681 Количество:1
43 - Корпус электр. разъема 57M7629 Количество:1
44 - Клемма электр. разъема 57M7678 Количество:1
45 - Штифт ....... Количество:2
46 - Клемма электр. разъема 57M7541 Количество:5
47 - Клемма электр. разъема 57M7542 Количество:16
48 - Клемма электр. разъема R78065 Количество:2
49 - Втулка компл. пробка/упл. ....... Количество:7
50 - Втулка компл. пробка/упл. ....... Количество:56
51 - Гнездо ....... Количество:6
52 - Клемма электр. разъема R78066 Количество:3
53 - Узел электрич. разъема 57M7633 Количество:1
54 - Блок. устр. эл. разъема 57M7682 Количество:1
55 - Узел электрич. разъема 57M7634 Количество:1
56 - Клемма электр. разъема 57M7681 Количество:1
57 - Клемма электр. разъема 57M7541 Количество:12
58 - Клемма электр. разъема 57M7542 Количество:12


Wiring Harness, Clambunk - ST719033( Жгут проводов, Clambunk - ST719033 )


Wiring Harness, Clambunk - ST719033 285.jpg


1 - Жгут проводов F659337 Количество:1
2 - Клемма электр. разъема 57M8164 Количество:12 ЗамечанияTo Front Frame Controller
2 - Узел электрич. разъема 57M7633 Количество:1
2 - Блок. устр. эл. разъема 57M7682 Количество:1
3 - Узел электрич. разъема 57M7634 Количество:1 ЗамечанияTo Clambunk or Loadspace Narrowing Solenoid
3 - Клемма электр. разъема 57M7681 Количество:1
3 - Клемма электр. разъема 57M8165 Количество:12


Wiring Harness, PTO, Clambunk - ST717773( Жгут проводов, ПТО, Clambunk - ST717773 )


Wiring Harness, PTO, Clambunk - ST717773 286.jpg


1 - Жгут проводов F663355 Количество:1
2 - Узел электрич. разъема 57M7633 Количество:1 ЗамечанияTo Rear Frame Controller
2 - Блок. устр. эл. разъема 57M7682 Количество:1
2 - Клемма электр. разъема 57M8164 Количество:1
3 - Блок печатных плат R031719 Количество:4 ЗамечанияY211 To Clambunk or Timbergate Backwards Solenoid; Y212 To Clambunk or Timbergate Forward Solenoid; Y221 To Clambunk or Right Stake Up Solenoid; Y222 To Clambunk or Right Stake Down
3 - Сальник 57M7399 Количество:8
3 - Корпус электр. разъема 57M7406 Количество:4
3 - Клемма электр. разъема 57M8621 Количество:8


Wiring Harness, Hood Service Light - ST807461( Жгут проводов, капюшон обслуживание свето - ST807461 )


Wiring Harness, Hood Service Light - ST807461 287.jpg


1 - Винт 19M9566 Количество:2 ЗамечанияM6 X 12
2 - Винт 21M7541 Количество:2 ЗамечанияM4 X 25
3 - Шланговый зажим F010774 Количество:2
4 - Лампа F024690 Количество:1
5 - Лампа накаливания F024691 Количество:1
6 - Жгут проводов F656919 Количество:1 ЗамечанияКомпоненты на отдельной стр.
7 - Скоба R34557 Количество:3


Wiring Harness Components, Hood - ST807464( Жгут проводов компонентов, капот - ST807464 )


Wiring Harness Components, Hood - ST807464 288.jpg


1 - Жгут проводов F656919 Количество:1
2 - Узел электрич. разъема F056845 Количество:1 ЗамечанияX75
2 - Блокировка F052695 Количество:1
2 - Крепление со штифтом F052692 Количество:2
3 - Изоляционная трубка F047033 Количество:1
4 - Кабель F008099 Количество:1
5 - Клемма электр. разъема F008088 Количество:2
6 - Клемма электр. разъема F008098 Количество:1


Wiring Harness Components, Fuel Filter - ST695553( Жгут проводов компоненты, топливный фильтр - ST695553 )


Wiring Harness Components, Fuel Filter - ST695553 289.jpg


1 - Жгут проводов F645013 Количество:1
2 - Узел электрич. разъема F059559 Количество:1
2 - Блок. устр. эл. разъема 57M7619 Количество:1
2 - Клемма электр. разъема R78066 Количество:4
3 - Корпус электр. разъема 57M8601 Количество:1
3 - Вспом. электр. разъем 57M8633 Количество:4
3 - Клемма электр. разъема 57M8602 Количество:4
3 - Уплотнен. электр. разъема 57M8566 Количество:1
4 - Корпус электр. разъема 57M7309 Количество:1
4 - Блок. устр. эл. разъема 57M7306 Количество:1
4 - Клемма электр. разъема 57M7297 Количество:2
4 - Узел электрич. разъема R78059 Количество:1


Mounting, XM PC - ST786516( Монтаж, хм ПК - ST786516 )


Mounting, XM PC - ST786516 290.jpg


1 - Винт 19M9566 Количество:4 ЗамечанияM6 X 12
2 - Винт 19M9568 Количество:4 ЗамечанияM8 X 20
3 - Микрокомпьютер F690585 Количество:1 ЗамечанияIntegrated Display / PC Unit, SUB FOR F670402
3 - Комп. электронной системы F696416 Количество:1 ЗамечанияHard DriveNot Illustrated
3 - Комплект крышек AT456006 Количество:1 ЗамечанияHard Drive Cover KitNot Illustrated
4 - Кронштейн F678909 Количество:1
5 - Жгут проводов F683508 Количество:2 ЗамечанияUSB CableNot Illustrated
6 - Пр. апп. части компьют. F688498 Количество:1 ЗамечанияUSB Memory Stick, SUB FOR F070756
7 - Пр. апп. части компьют. F628502 Количество:1 ЗамечанияTouchpad


Electrical Equipments, XM PC - ST792652( Электрооборудования, хм ПК - ST792652 )


Electrical Equipments, XM PC - ST792652 291.jpg


1 - Коробка F682414 Количество:1
2 - Пр. апп. части компьют. F070873 Количество:1 ЗамечанияUSB Hub
3 - Жгут проводов F682417 Количество:1 ЗамечанияЖгут проводов питания
4 - Пр. апп. части компьют. F070760 Количество:1 ЗамечанияOptionUSB to PS2 Adapter Cable
5 - Жгут проводов F070597 Количество:1 ЗамечанияКабель USB
6 - Жгут проводов F681340 Количество:1 ЗамечанияCAN Adapter
7 - Жгут проводов F640177 Количество:1 ЗамечанияPrinter Power Cable
8 - Жгут проводов F682039 Количество:1 ЗамечанияOptionEthernet Cable
9 - Жгут проводов F671441 Количество:2 ЗамечанияUSB Adapter Cable
10 - Корпус электр. разъема 57M8735 Количество:1
11 - Клемма электр. разъема 57M8538 Количество:3
12 - Клемма электр. разъема 57M8134 Количество:1
13 - Корпус электр. разъема 57M8637 Количество:1
14 - Блок. устр. эл. разъема 57M8133 Количество:1
15 - Клемма электр. разъема 57M8537 Количество:3
15 - Электронный прерыватель F677605 Количество:1 ЗамечанияEnd Resistor / Terminator
16 - Жгут проводов F642930 Количество:1 ЗамечанияUSB HubNot Illustrated


Mounting, XL PC - ST786428( Монтаж, ХL ПК - ST786428 )


Mounting, XL PC - ST786428 292.jpg


1 - Винт 19M9566 Количество:4 ЗамечанияM6 X 12
2 - Винт 19M9568 Количество:4 ЗамечанияM8 X 20
3 - Шайба 24M7506 Количество:4 Замечания6.400 X 12 X 1.600 mm
4 - Пр. апп. части компьют. F688498 Количество:1 ЗамечанияUSB Memory Stick, SUB FOR F070756
5 - Пр. апп. части компьют. F628502 Количество:1 ЗамечанияTouchpad
6 - Винт 21M7539 Количество:6 ЗамечанияM4 X 12
7 - Монитор F070192 Количество:1
8 - Жгут проводов F070469 Количество:1 ЗамечанияПровод дисплея
9 - Пр. апп. части компьют. F660551 Количество:1 ЗамечанияDual Core PC
10 - Кронштейн F678983 Количество:1
11 - Кронштейн F679104 Количество:1


Electrical Equipment, XL PC - ST792775( Электрооборудование, ХL ПК - ST792775 )


Electrical Equipment, XL PC - ST792775 293.jpg


1 - Коробка F682414 Количество:1
2 - Пр. апп. части компьют. F070873 Количество:1 ЗамечанияUSB Hub
3 - Жгут проводов F682418 Количество:1 ЗамечанияЖгут проводов питания
4 - Пр. апп. части компьют. F070760 Количество:1 ЗамечанияКабель адаптера USB — PS2
5 - Жгут проводов F070597 Количество:1 ЗамечанияКабель USB
6 - Жгут проводов F681340 Количество:1 ЗамечанияCAN Adapter
7 - Жгут проводов F640177 Количество:1 ЗамечанияPrinter Power Cable
8 - Жгут проводов F682039 Количество:1 ЗамечанияOptionEthernet Cable
9 - Жгут проводов F070472 Количество:4 ЗамечанияUSB Adapter Cable
10 - Корпус электр. разъема 57M8735 Количество:1
10 - Клемма электр. разъема 57M8538 Количество:3
10 - Клемма электр. разъема 57M8134 Количество:1
11 - Корпус электр. разъема 57M8637 Количество:1
11 - Блок. устр. эл. разъема 57M8133 Количество:1
11 - Клемма электр. разъема 57M8537 Количество:3
12 - Крепление со штифтом F040931 Количество:2
13 - Крепежный ремень F681523 Количество:1
14 - Винт 21M7538 Количество:4 ЗамечанияM4 X 10
15 - Переключатель F654425 Количество:1 ЗамечанияPersonal Computer
16 - Корпус электр. разъема 57M9796 Количество:1
16 - Клемма электр. разъема 57M9813 Количество:6
16 - Пробка пол. эл. разъема 57M10336 Количество:2
17 - Узел электрич. разъема ....... Количество:1
18 - Жгут проводов F642930 Количество:1 ЗамечанияUSB HubNot Illustrated


Mounting, XL4 PC - ST847496( Монтаж, XL4 ПК - ST847496 )


Mounting, XL4 PC - ST847496 294.jpg


1 - Винт 19M9444 Количество:4 ЗамечанияM6 X 20
2 - Винт 19M9568 Количество:4 ЗамечанияM8 X 20
3 - Втулка F630112 Количество:4
4 - Кронштейн F678909 Количество:1
5 - Микрокомпьютер F680524 Количество:1
5 - Пр. апп. части компьют. F684080 Количество:1 Замечания32GB Hard-driveNot Illustrated
5 - Пр. апп. части компьют. F684081 Количество:1 Замечания4GB Backup Memory CardNot Illustrated
6 - Кабель F683508 Количество:2 Замечания0.5 M, Кабель USB
7 - Пр. апп. части компьют. F688498 Количество:1 ЗамечанияMemory Stick


XL4 Touch Screen PC Assembly - ST874113( XL4 сенсорный экран ПК - ST874113 )


XL4 Touch Screen PC Assembly - ST874113 295.jpg


1 - Винт 19M9444 Количество:4 ЗамечанияM6 X 20
2 - Винт 19M9568 Количество:4 ЗамечанияM8 X 20
3 - Втулка F630112 Количество:4
4 - Кронштейн F678909 Количество:1
5 - Жгут проводов F683508 Количество:2 ЗамечанияXL4-PC
6 - Сенсорн. экран F704968 Количество:1
6 - Компьютерные комплектующие F704962 Количество:1 Замечания64GB Hard-driveNot Illustrated
7 - Пр. апп. части компьют. F688498 Количество:1


Cables, XL4 PC - ST847607( Кабели, XL4 ПК - ST847607 )


Cables, XL4 PC - ST847607 296.jpg


1 - Кабель F070597 Количество:1 ЗамечанияPrinter Cable
2 - Кабель F640177 Количество:1 Замечания12 V, Canon Power Cable, COMPONENTS ON SEPARATE PAGE
3 - Жгут проводов F681340 Количество:1 ЗамечанияPC CAN BUS, COMPONENTS ON SEPARATE PAGE
4 - Кабель F682039 Количество:1 ЗамечанияПровод Ethernet
5 - Кабель F682417 Количество:1 ЗамечанияPower Cable, COMPONENTS ON SEPARATE PAGE
6 - Кабель F683508 Количество:2 ЗамечанияКабель USB


Wiring Harness Components, Canon Power 12 V - ST802223( Жгут проводов компонентов, канон мощность 12 V - ST802223 )


Wiring Harness Components, Canon Power 12 V - ST802223 297.jpg


1 - Жгут проводов F640177 Количество:1 Замечания12 V, Canon Power
2 - Узел электрич. разъема F011332 Количество:1 ЗамечанияTo Printer, X17
2 - Клемма электр. разъема F015352 Количество:2


Wiring Harness Components, PC CAN BUS Adapter - ST802242( Жгут проводов компонентов ПК шине CAN адаптер - ST802242 )


Wiring Harness Components, PC CAN BUS Adapter - ST802242 298.jpg


1 - Жгут проводов F681340 Количество:1 ЗамечанияPC CAN BUS Harness
2 - Корпус электр. разъема 57M8735 Количество:1 ЗамечанияTo CAN BUS 1, XC8
2 - Клемма электр. разъема 57M8538 Количество:3
2 - Клемма электр. разъема 57M8134 Количество:1
3 - Корпус электр. разъема 57M8637 Количество:1 ЗамечанияTo CAN Terminator, XC38B
3 - Блок. устр. эл. разъема 57M8133 Количество:1
3 - Клемма электр. разъема 57M8537 Количество:3
4 - Корпус электр. разъема F677605 Количество:1 ЗамечанияEnd Resistor / Terminator
5 - Клемма электр. разъема 57M13272
6 - Обвязной хомут F005333 Количество:1


Power Cable, XL4 PC - ST802244( Кабель питания, XL4 ПК - ST802244 )


Power Cable, XL4 PC - ST802244 299.jpg


1 - Кабель F682417 Количество:1 ЗамечанияXL4 and XM PC Power Cable
2 - Корпус электр. разъема 57M9796 Количество:1 ЗамечанияTo PC Switch, X19
2 - Клемма электр. разъема 57M9813 Количество:4
2 - Пробка пол. эл. разъема 57M10336 Количество:4


Keyboard, Cab - ST786178( Клавиатура, такси - ST786178 )


Keyboard, Cab - ST786178 300.jpg


1 - Пр. апп. части компьют. F064442 Количество:1 ЗамечанияKeyboard, Finnish/Swedish
1 - Компьютерные комплектующие F064443 Количество:1 ЗамечанияКлавиатура, английская раскладка
1 - Пр. апп. части компьют. F065290 Количество:1 ЗамечанияКлавиатура, русская раскладка
1 - Пр. апп. части компьют. F065291 Количество:1 ЗамечанияKeyboard, German
1 - Компьютерные комплектующие F065292 Количество:1 ЗамечанияКлавиатура, французская раскладка
2 - Крышка F064685 Количество:1


Printer - ST793532( Принтер - ST793532 )


Printer - ST793532 301.jpg


1 - Пр. апп. части компьют. F073088 Количество:1 ЗамечанияPrinter


CommandCenter™, DTI W Camera - ST813664( Дисплей CommandCenter?, ДТИ камера W - ST813664 )


CommandCenter™, DTI W Camera - ST813664 302.jpg


1 - Стопорная гайка 14M7165 Количество:2 ЗамечанияM6
2 - Стопорная гайка 14M7666 Количество:6 ЗамечанияM5
3 - Винт 19M9566 Количество:8 ЗамечанияM6 X 12
4 - Винт 21M7545 Количество:3 ЗамечанияM5 X 16
5 - Метка F691203 Количество:1 ЗамечанияCamera Display
6 - Телекамера AL203267 Количество:1 ЗамечанияDisplay
7 - Крепежные детали AL212883 Количество:1 ЗамечанияHolder PC DTI
8 - Монитор AT410939 Количество:2 ЗамечанияDTI Command Center
9 - Кронштейн L213448 Количество:2 ЗамечанияDTI Holder


CommandCenter™, DTI - ST786983( Дисплей CommandCenter?, ДТИ - ST786983 )


CommandCenter™, DTI - ST786983 303.jpg


1 - Винт 19M9566 Количество:3 ЗамечанияM6 X 12
2 - Винт 19M9568 Количество:4 ЗамечанияM8 X 20
3 - Кронштейн F678945 Количество:1
4 - Монитор AT410939 Количество:1
ЗамечанияTier 3 - Video


Mounting and Wiring Harness, CommandCenter™, Controller - ST789152( Установки и жгут проводов, дисплей CommandCenter?, контроллер - ST789152 )


Mounting and Wiring Harness, CommandCenter™, Controller - ST789152 304.jpg


1 - Винт с головкой 19M9629 Количество:2 ЗамечанияM8 X 50
2 - Винт с головкой 19M9681 Количество:3 ЗамечанияM8 X 16
3 - Шайба 24M7509 Количество:5 Замечания8.400 X 16 X 1.600 mm
4 - Электрон. блок управления F672517 Количество:1
5 - Жгут проводов F683341 Количество:1 ЗамечанияКомпоненты на отдельной стр.
6 - Коробка F682413 Количество:1
7 - Крепление со штифтом F040931 Количество:2
8 - Крепежный ремень F681523 Количество:1


Mounting, Camera Display - ST786313( Монтаж, дисплей камеры - ST786313 )


Mounting, Camera Display - ST786313 305.jpg


1 - Винт 19M9446 Количество:2 ЗамечанияM8 X 12
2 - Винт 19M9566 Количество:3 ЗамечанияM6 X 12
3 - Электрон. блок управления AT376569 Количество:1
4 - Пластина F682397 Количество:1


Reverse Camera, DTI - ST794258( Камера заднего вида, ДТИ - ST794258 )


Reverse Camera, DTI - ST794258 306.jpg


1 - Жгут проводов F680099 Количество:1 ЗамечанияКомпоненты на отдельной стр.
1 - Жгут проводов F683327 Количество:1 ЗамечанияКомпоненты на отдельной стр.
1 - Жгут проводов F683342 Количество:1 ЗамечанияКомпоненты на отдельной стр.


Wiring Harness, CAN SID2 VTC - ST794041( Жгут проводов, может SID2 ВТЦ - ST794041 )


Wiring Harness, CAN SID2 VTC - ST794041 307.jpg


1 - Жгут проводов F683342 Количество:1 ЗамечанияCAN SID2 VTC Harness
2 - Корпус электр. разъема 57M8637 Количество:1 ЗамечанияXC30CAN
2 - Клемма электр. разъема 57M8537 Количество:3
2 - Блок. устр. эл. разъема 57M8221 Количество:1
3 - Корпус электр. разъема 57M8735 Количество:1 ЗамечанияXC29CAN
3 - Клемма электр. разъема 57M8538 Количество:3
3 - Клемма электр. разъема 57M8134 Количество:1


Wiring Harness, Camera Display Adapter - ST793981( Жгут проводов, дисплей камеры адаптер - ST793981 )


Wiring Harness, Camera Display Adapter - ST793981 308.jpg


1 - Жгут проводов F680099 Количество:1
2 - Узел электрич. разъема AZ50832 Количество:1
2 - Блок. устр. эл. разъема 57M7619 Количество:1
2 - Клемма электр. разъема 57M8164
2 - Пробка пол. эл. разъема R78069 Количество:1
3 - Узел электрич. разъема AZ50831 Количество:2
3 - Клемма электр. разъема 57M8164
3 - Блок. устр. эл. разъема 57M7621 Количество:2


Camera, Front, XM PC - ST793494( Камера, фронтальная, хм ПК - ST793494 )


Camera, Front, XM PC - ST793494 309.jpg


1 - Телекамера F064855 Количество:1
2 - Винт F681380 Количество:2
3 - Жгут проводов F681930 Количество:1 ЗамечанияSUB FOR F677738; COMPONENTS ON SEPARATE PAGE


Rear Camera, XM PC - ST793744( Камера заднего вида, хм ПК - ST793744 )


Rear Camera, XM PC - ST793744 310.jpg


1 - Жгут проводов F681930 Количество:1 ЗамечанияКомпоненты на отдельной стр.
1 - Жгут проводов F683327 Количество:1 ЗамечанияКомпоненты на отдельной стр.
1 - Жгут проводов F683328 Количество:1 ЗамечанияКомпоненты на отдельной стр.


Camera, Front, XL PC - ST793491( Камера, фронтальная, ХL ПК - ST793491 )


Camera, Front, XL PC - ST793491 311.jpg


1 - Телекамера F064855 Количество:1
2 - Винт F681380 Количество:2
3 - Жгут проводов F677738 Количество:1 ЗамечанияSUB FOR F681929


Rear Camera, XL PC - ST793654( Камера заднего вида, ХL ПК - ST793654 )


Rear Camera, XL PC - ST793654 312.jpg


1 - Жгут проводов F677738 Количество:1 ЗамечанияКомпоненты на отдельной стр.
1 - Жгут проводов F681929 Количество:1 ЗамечанияКомпоненты на отдельной стр.
1 - Жгут проводов F683327 Количество:1 ЗамечанияКомпоненты на отдельной стр.
1 - Жгут проводов F683328 Количество:1 ЗамечанияКомпоненты на отдельной стр.


Control, Engine Pre-Heater - ST786380( Управления, двигателя предпусковой подогреватель - ST786380 )


Control, Engine Pre-Heater - ST786380 313.jpg


1 - Переключатель F649213 Количество:1
2 - Пульт управления F693385 Количество:1 ЗамечанияSUB FOR F070437; FOR REMUC2 ALSO ORDER F693386
3 - Жгут проводов F693386 Количество:1 ЗамечанияSUB FOR F659125; FOR REMUC2 ALSO ORDER F693385
4 - Винт 21M7538 Количество:8 ЗамечанияM4 X 10
5 - Таймер F055190 Количество:1
6 - Кронштейн F684162 Количество:1


Control Panel, Fire Suppression System - ST788420( Панель управления, система пожаротушения - ST788420 )


Control Panel, Fire Suppression System - ST788420 314.jpg


1 - Винт 37M7345 Количество:4
2 - Кабель F072067 Количество:1
3 - Пульт F672105 Количество:1 ЗамечанияАнглийский
3 - Пульт F643100 Количество:1 ЗамечанияШведский


Sensor, Slewing, CF7 Boom - ST774795( Датчик, поворота, стрелы CF7 - ST774795 )


Sensor, Slewing, CF7 Boom - ST774795 315.jpg


1 - Винт 19M9471 Количество:4 ЗамечанияM4 X 10
2 - Датчик F705657 Количество:1 ЗамечанияSUB FOR F675064 AND F670985


Middle Joint Sensor - ST764663( Среднее соединение датчик - ST764663 )


Middle Joint Sensor - ST764663 316.jpg


1 - Винт 19M9472 Количество:2 ЗамечанияM4 X 16
2 - Винт 19M9568 Количество:8 ЗамечанияM8 X 20
3 - Магнит F073900 Количество:1
4 - Кронштейн F660258 Количество:1
5 - Кронштейн F660259 Количество:1
6 - Винт 19M9476 Количество:1 ЗамечанияM5 X 8
7 - Винт 19M9566 Количество:3 ЗамечанияM6 X 12
8 - Шайба 24M7503 Количество:1 Замечания5.300 X 15 X 1 mm
9 - Шланговая опора F022508 Количество:1
10 - Уплотнительное кольцо F056335 Количество:1
11 - Датчик F074865 Количество:1
12 - Жгут проводов F657861 Количество:1
13 - Крышка F660677 Количество:1
14 - Кронштейн F660678 Количество:1
15 - Кабель F059789 Количество:1
16 - Клемма электр. разъема 57M7676 Количество:1
17 - Клемма электр. разъема 57M8264 Количество:3
